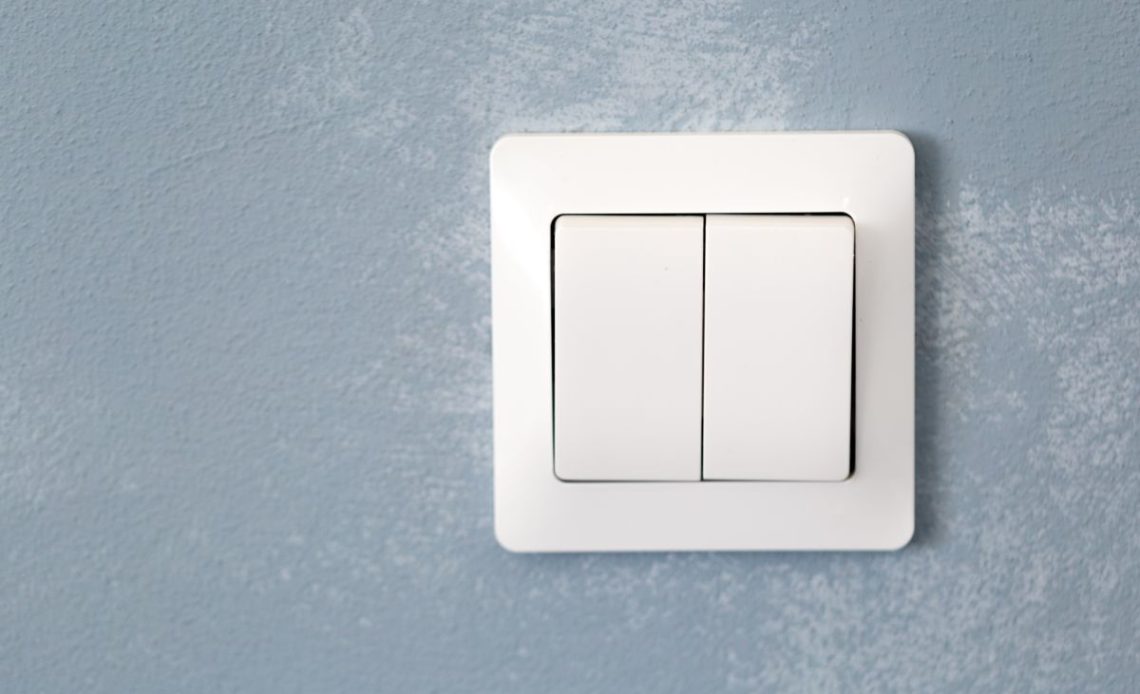

Podłączenie włącznika światła na dwa kable to jedno z najprostszych zadań elektrycznych, które z powodzeniem wykonasz w domu. Ten przewodnik krok po kroku pokaże Ci, jak bezpiecznie i prawidłowo podłączyć standardowy włącznik jednobiegunowy, koncentrując się wyłącznie na niezbędnych elementach. Dowiesz się, jak rozpoznać kable, jakie narzędzia będą Ci potrzebne i jak uniknąć najczęstszych błędów, by cieszyć się sprawnie działającym oświetleniem.
Włącznik na 2 kable: co to znaczy?
Włącznik na dwa kable to nic innego jak włącznik jednobiegunowy, czyli najprostszy typ przełącznika stosowanego w instalacjach elektrycznych. Jego podstawową funkcją jest przerywanie obwodu elektrycznego tylko na jednym przewodzie – fazowym. Kiedy włącznik jest w pozycji „włączony”, faza przepływa do lampy, a gdy jest „wyłączony”, obwód zostaje przerwany, gasząc światło.
Jednobiegunowy: zasada działania
Zasada działania włącznika jednobiegunowego jest niezwykle prosta i opiera się na otwieraniu lub zamykaniu jednego toru prądowego. W praktyce oznacza to, że przełącznik ten kontroluje przepływ prądu tylko na jednym przewodzie, który doprowadza zasilanie do źródła światła. To kluczowa różnica w porównaniu do bardziej złożonych systemów, takich jak włączniki schodowe czy krzyżowe, które wymagają trzech lub więcej przewodów, aby umożliwić sterowanie oświetleniem z kilku miejsc. Włącznik jednobiegunowy służy do sterowania pojedynczym punktem świetlnym lub grupą lamp z jednego miejsca.
Dwa kable: faza i powrót
Jak sama nazwa wskazuje, włącznik jednobiegunowy potrzebuje do działania tylko dwóch kabli. Pierwszym z nich jest faza (L), która doprowadza prąd elektryczny do włącznika. Drugi to tak zwany „powrót” fazy, czyli przewód, który po przejściu przez włącznik (gdy jest on włączony) prowadzi prąd fazowy bezpośrednio do lampy. Włącznik ten nie potrzebuje ani przewodu neutralnego (N), ani ochronnego (PE) do swojego funkcjonowania, ponieważ jego rola ogranicza się wyłącznie do sterowania przepływem prądu w obwodzie fazowym.
Zanim jednak przystąpisz do pracy, bezpieczeństwo jest najważniejsze.
Bezpieczeństwo elektryczne: podstawa
Praca z elektrycznością zawsze wiąże się z ryzykiem, dlatego bezpieczne obchodzenie się z prądem z gniazdka to absolutna podstawa. Pominięcie któregokolwiek z poniższych kroków może prowadzić do poważnych obrażeń lub uszkodzenia instalacji.
Odłącz zasilanie główne
Pierwszym i najważniejszym krokiem jest całkowite odłączenie zasilania elektrycznego w obszarze, w którym będziesz pracować. Udaj się do głównej tablicy rozdzielczej w swoim domu i zlokalizuj bezpiecznik odpowiedzialny za obwód oświetleniowy, nad którym będziesz pracować, zastanawiając się przy okazji, na jakiej wysokości umieścić gniazdka. Jeśli nie masz pewności, który bezpiecznik odpowiada za dany obwód, najbezpieczniej jest wyłączyć główny wyłącznik prądu, aby zrozumieć układ sieci elektrycznej w całym mieszkaniu. To proste działanie eliminuje ryzyko porażenia prądem.
⚠️ Uwaga: Nie polegaj wyłącznie na pamięci lub etykietach na bezpiecznikach, które mogą być nieaktualne lub błędne. Zawsze zweryfikuj brak napięcia w miejscu pracy.
Zweryfikuj brak napięcia
Po odłączeniu zasilania w tablicy rozdzielczej, bezwzględnie upewnij się, że w przewodach, z którymi będziesz pracować, na pewno nie ma napięcia. Użyj próbnika napięcia (neonowego lub cyfrowego) i dotknij nim każdego przewodu w puszce instalacyjnej. Sprawdź zarówno przewód fazowy, jak i powrotny, a także wszelkie inne przewody, które mogą znajdować się w puszce (np. neutralny, ochronny), nawet jeśli nie będą podłączane do włącznika. Brak reakcji próbnika na wszystkich przewodach to potwierdzenie, że praca jest bezpieczna.
Gdy już zadbasz o bezpieczeństwo, kolejnym krokiem jest prawidłowa identyfikacja przewodów.
Rozpoznawanie kabli dla włącznika 2-kablowego
Prawidłowa identyfikacja przewodów jest kluczowa dla bezpiecznego i poprawnego podłączenia włącznika dwukablowego. W nowoczesnych instalacjach obowiązują ściśle określone normy kolorystyczne, które znacznie ułatwiają to zadanie. Skupimy się na fazie i powrocie, które są istotne dla tego typu włącznika.
Faza (L): przewód zasilający
Przewód fazowy, oznaczany literą „L” (Line), to ten, który doprowadza prąd elektryczny pod napięciem. Zgodnie z obowiązującymi normami, przewód fazowy najczęściej ma kolor brązowy lub czarny. W starszych instalacjach można spotkać również przewody czerwone lub białe. To właśnie ten przewód podłączysz do jednego z zacisków włącznika dwukablowego.
Neutralny (N) i ochronny (PE)
Przewód neutralny (N) ma zawsze kolor niebieski i służy do zamykania obwodu elektrycznego, odprowadzając prąd z powrotem do sieci. Przewód ochronny (PE), czyli uziemiający, jest zawsze żółto-zielony i stanowi zabezpieczenie przed porażeniem w przypadku awarii urządzenia. W przypadku włącznika jednobiegunowego na 2 kable, przewody neutralny i ochronny nie są do niego podłączane. Przechodzą one przez puszkę instalacyjną i są łączone ze sobą (N z N, PE z PE) za pomocą kostek zaciskowych, idąc bezpośrednio do lampy.
💡 Wskazówka: W starych instalacjach, gdzie kolory przewodów mogą odbiegać od norm, jedyną pewną metodą identyfikacji fazy (po włączeniu zasilania i użyciu próbnika) jest doświadczenie. Zawsze jednak zakładaj, że wszystkie przewody mogą być pod napięciem i pracuj tylko po jego całkowitym odłączeniu.
Powrót fazy do lampy
„Powrót” fazy to przewód, który biegnie od włącznika bezpośrednio do lampy. Kiedy włącznik jest w pozycji „wyłączony”, ten przewód nie jest pod napięciem. Dopiero po włączeniu włącznika staje się on przewodem fazowym, dostarczając prąd do żarówki. W puszce instalacyjnej często ma on ten sam kolor co faza (np. brązowy lub czarny), ponieważ stanowi jej przedłużenie za pośrednictwem włącznika. Włącznik na 2 kable obsługuje zatem wyłącznie fazę (wejście) i powrót (wyjście do lampy).
Mając pewność co do bezpieczeństwa i identyfikacji kabli, możesz przejść do właściwego podłączenia.
Prosty schemat podłączenia: krok po kroku
Podłączenie włącznika na dwa kable jest intuicyjne, ale wymaga precyzji. Poniżej przedstawiamy szczegółową instrukcję.
Przygotowanie przewodów
Zanim przystąpisz do podłączania, upewnij się, że końcówki przewodów są odpowiednio przygotowane. Ściągnij izolację z końcówek fazy i powrotu na długość około 10-12 mm. Użyj do tego ściągacza izolacji, aby uniknąć uszkodzenia żył przewodów. Końcówki powinny być czyste i proste, gotowe do wprowadzenia w zaciski włącznika.
Podłączanie fazy do włącznika
- Zlokalizuj zaciski: Na tylnej stronie włącznika znajdziesz dwa zaciski śrubowe. Często są one oznaczone symbolami: „L” (dla fazy wejściowej) lub strzałką skierowaną do wewnątrz, a drugi zacisk jako „1” (dla wyjścia, czyli powrotu) lub strzałką skierowaną na zewnątrz.
- Podłącz fazę: Przewód fazowy (L, zazwyczaj brązowy lub czarny), który doprowadza prąd do puszki, podłącz do zacisku oznaczonego jako „L” lub strzałką do wewnątrz.
Podłączanie powrotu do lampy
- Podłącz powrót: Przewód „powrotu” fazy, który biegnie od włącznika do lampy, podłącz do drugiego zacisku włącznika, oznaczonego jako „1” lub strzałką skierowaną na zewnątrz.
- Dokręć śruby: Delikatnie, ale stanowczo dokręć śruby zaciskowe, upewniając się, że przewody są pewnie zamocowane i nie ma ryzyka ich wysunięcia. Zbyt mocne dokręcenie może uszkodzić przewód, zbyt słabe – spowodować iskrzenie i niebezpieczeństwo pożaru.
Montaż włącznika i zabezpieczenie
Po podłączeniu przewodów, dokładnie sprawdź wszystkie połączenia. Upewnij się, że izolacja nie jest uszkodzona, a przewody są prawidłowo zamocowane. Następnie ostrożnie ułóż przewody w puszce instalacyjnej tak, aby nie były zgniecione ani naprężone. Włącznik przykręć do puszki za pomocą śrub montażowych, a na koniec zamontuj na nim ramkę i klawisz.
Do sprawnego i bezpiecznego wykonania tych czynności niezbędne będą odpowiednie narzędzia.
Niezbędne narzędzia do pracy
Posiadanie odpowiednich narzędzi to podstawa każdej pracy elektrycznej. Zapewniają one nie tylko efektywność, ale przede wszystkim bezpieczeństwo.
| Narzędzie | Zastosowanie | Ważna uwaga |
| Wkrętaki izolowane | Do odkręcania i dokręcania śrub zaciskowych włącznika oraz śrub montażowych. | Obowiązkowo z atestem VDE (izolacja do 1000V) – chronią przed porażeniem. |
| Ściągacz izolacji | Precyzyjne usuwanie izolacji z końcówek przewodów bez uszkadzania żył. | Użycie noża może uszkodzić przewód, ściągacz zapewnia bezpieczne i równe cięcie. |
| Próbnik napięcia | Do weryfikacji braku napięcia w przewodach przed rozpoczęciem pracy. | Niezbędny element bezpieczeństwa; upewnij się, że działa przed użyciem. |
Wkrętaki izolowane
Do podłączania włącznika potrzebne będą wkrętaki płaskie i krzyżakowe, dopasowane do śrub w zaciskach i śrub montażowych. Absolutnie kluczowe jest, aby były to wkrętaki izolowane, posiadające atest VDE, co oznacza, że ich rękojeści zapewniają ochronę do 1000V, a przy pomiarze napięcia 400V zawsze warto użyć multimetru. Używanie nieizolowanych narzędzi to proszenie się o kłopoty, nawet po odłączeniu zasilania, gdyż zawsze istnieje minimalne ryzyko błędu lub przypadkowego dotknięcia.
Ściągacz izolacji
Profesjonalny ściągacz izolacji pozwala na szybkie i precyzyjne usunięcie zewnętrznej warstwy izolacji z przewodów, bez ryzyka nacięcia lub uszkodzenia miedzianych żył. To znacznie bezpieczniejsze i efektywniejsze niż używanie noża, który łatwo może naruszyć strukturę przewodu, osłabiając jego wytrzymałość i przewodność. Długość ściąganej izolacji powinna odpowiadać głębokości zacisków włącznika, zazwyczaj około 10-12 milimetrów.
Próbnik napięcia
Próbnik napięcia, często nazywany neonówką lub wskaźnikiem fazy, to małe, ale niezwykle ważne narzędzie bezpieczeństwa. Służy do szybkiego sprawdzenia obecności napięcia w przewodzie. Może to być prosty próbnik neonowy, który zaświeci się po dotknięciu fazy, lub bardziej zaawansowany próbnik cyfrowy, który pokaże dokładną wartość napięcia. Zawsze używaj go do weryfikacji braku prądu przed dotknięciem jakiegokolwiek przewodu.
Po zakończeniu montażu zawsze sprawdź poprawność działania instalacji.
Testowanie i weryfikacja działania
Po pomyślnym podłączeniu włącznika i jego zamontowaniu w puszce, nadszedł czas na sprawdzenie, czy wszystko działa prawidłowo. Ten etap również wymaga ostrożności.
Ponowne włączenie zasilania
Wróć do tablicy rozdzielczej i ostrożnie włącz bezpiecznik, który wcześniej wyłączyłeś. Jeśli wyłączyłeś główny wyłącznik prądu, włącz go ponownie. Obserwuj, czy nie ma żadnych niepokojących sygnałów, takich jak iskrzenie, dymienie czy dziwne zapachy. W przypadku jakichkolwiek nieprawidłowości, natychmiast odłącz zasilanie.
✅ Ważne: Po włączeniu zasilania, przed pierwszym użyciem włącznika, upewnij się, że nie ma widocznych uszkodzeń czy oznak przegrzewania.
Sprawdzenie funkcji włącznika
Po upewnieniu się, że zasilanie jest włączone i nie ma żadnych niepokojących sygnałów, naciśnij klawisz nowo podłączonego włącznika. Lampa powinna się zaświecić. Następnie naciśnij go ponownie, aby sprawdzić, czy światło gaśnie. Jeśli lampa reaguje poprawnie na przełączanie, oznacza to, że podłączenie zostało wykonane prawidłowo.
Co zrobić, gdy lampa nie świeci?
- Sprawdź żarówkę: Upewnij się, że żarówka jest sprawna i prawidłowo wkręcona.
- Ponownie odłącz zasilanie: Jeśli żarówka jest sprawna, natychmiast odłącz zasilanie w tablicy rozdzielczej.
- Sprawdź połączenia: Otwórz puszkę włącznika i sprawdź, czy wszystkie przewody są prawidłowo i pewnie zamocowane w zaciskach. Upewnij się, że izolacja nie weszła pod zacisk, blokując kontakt.
- Weryfikacja w lampie: Sprawdź również połączenia przewodów w oprawie lampy. Czasami problem leży tam, a nie we włączniku.
- Poszukaj uszkodzeń: Sprawdź, czy nie ma widocznych uszkodzeń przewodów lub samego włącznika.
Z doświadczenia wynika, że najczęstszym problemem jest niedokładne dokręcenie śrub zaciskowych lub zbyt krótko odizolowany przewód, który nie styka się prawidłowo w zacisku.
Często zadawane pytania (FAQ)
Czy do włącznika schodowego wystarczą 2 kable?
Nie, do włącznika schodowego (przełącznika schodowego) nie wystarczą 2 kable. Włącznik schodowy potrzebuje co najmniej trzech przewodów: fazy wejściowej, powrotu do drugiego włącznika schodowego oraz powrotu do lampy. Pozwala to na sterowanie oświetleniem z dwóch różnych miejsc.
Jak odróżnić fazę od neutralnego bez próbnika?
Odróżnienie fazy od neutralnego bez próbnika napięcia jest praktycznie niemożliwe i niezwykle niebezpieczne. Kolory przewodów mogą wskazywać na ich przeznaczenie (brązowy/czarny dla fazy, niebieski dla neutralnego), ale w starszych instalacjach mogą być niezgodne z normami. Zawsze używaj próbnika napięcia, aby zapewnić bezpieczeństwo pracy.
Co zrobić, gdy lampa nie świeci?
Jeśli lampa nie świeci po podłączeniu włącznika, najpierw sprawdź, czy żarówka jest sprawna i prawidłowo wkręcona. Następnie, po odłączeniu zasilania, skontroluj połączenia przewodów w włączniku i w oprawie lampy, upewniając się, że są solidne i prawidłowe. Możliwe jest również, że problem leży w braku zasilania w obwodzie lub uszkodzeniu samego włącznika.
Czy muszę uziemiać włącznik?
Standardowy włącznik światła na 2 kable nie wymaga uziemienia, ponieważ nie ma metalowych elementów, które mogłyby zostać przypadkowo pod napięciem w przypadku awarii. Przewód ochronny (PE) przechodzi przez puszkę instalacyjną, ale nie jest podłączany do włącznika. Uziemienie jest natomiast obowiązkowe dla opraw oświetleniowych z metalową obudową.
