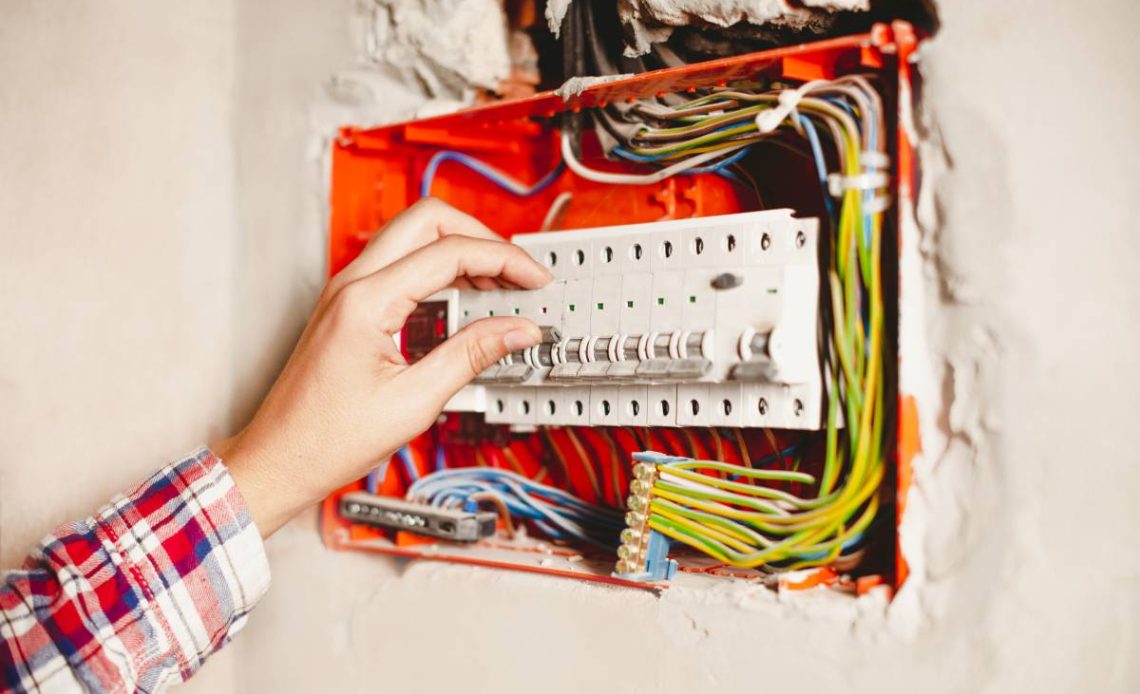

Zrozumienie, jak działa układ sieci elektrycznej w domu , jest niezwykle ważne dla Twojego bezpieczeństwa i prawidłowego funkcjonowania całej instalacji. Właściwa identyfikacja typu instalacji, takiej jak TN, TT czy IT, stanowi podstawę ochrony przed porażeniem i efektywnego działania wszystkich urządzeń. Poznanie tych systemów pozwoli Ci świadomie zadbać o swoje otoczenie. Zatem, jak samodzielnie rozpoznać, z jakim układem masz do czynienia w swoim budynku?
Podstawy rozpoznawania układu sieci: kluczowe oznaczenia
Rozpoznawanie układu sieci elektrycznej zacznij od zrozumienia symboliki literowej, która opisuje sposób uziemienia i prowadzenia przewodów. W świecie niskiego napięcia, gdzie działają nasze domowe instalacje, kluczowe są litery T, I, N, C, S. Każda z nich odnosi się do konkretnego aspektu połączenia sieci z ziemią oraz relacji między przewodem neutralnym (N) a ochronnym (PE).
Pierwsza litera: połączenie źródła z ziemią (T, I)
Pierwsza litera w nazwie układu sieci elektrycznej określa sposób uziemienia punktu neutralnego transformatora zasilającego. Litera „T” (od francuskiego „Terre” – ziemia) oznacza, że punkt neutralny transformatora jest bezpośrednio połączony z ziemią. Z kolei litera „I” (od „Isolé” – izolowany) informuje, że punkt neutralny jest izolowany od ziemi lub połączony z nią przez dużą impedancję.
Druga litera: połączenie części przewodzących z ziemią (T, N)
Druga litera opisuje sposób uziemienia metalowych części przewodzących dostępnych w instalacji odbiorczej, takich jak obudowy urządzeń. Litera „T” (Terre) ponownie oznacza, że te części są bezpośrednio połączone z ziemią, niezależnie od uziemienia punktu neutralnego źródła. Litera „N” (Neutral) wskazuje, że metalowe obudowy są połączone z uziemionym punktem neutralnym transformatora za pośrednictwem przewodu ochronnego (PE) lub ochronno-neutralnego (PEN).
Dodatkowe litery: funkcje przewodu neutralnego i ochronnego (C, S)
Dodatkowe litery, występujące w układach TN, precyzują konfigurację przewodów neutralnego (N) i ochronnego (PE). Litera „C” (Combined – połączony) oznacza, że funkcje przewodu neutralnego i ochronnego są połączone w jednym przewodzie ochronno-neutralnym (PEN). Litera „S” (Separate – rozdzielony) wskazuje na to, że przewód neutralny (N) i przewód ochronny (PE) są prowadzone oddzielnie w całej instalacji. Gdy przewód PEN jest rozdzielony na PE i N w pewnym punkcie instalacji, mamy do czynienia z układem TN-C-S.
Czytaj także: Kabel w ścianie – jak go skutecznie zlokalizować
Jak rozpoznać układy sieci TN w domu: TN-C, TN-S, TN-C-S
Identyfikacja odbywa się poprzez analizę okablowania w rozdzielnicy głównej i gniazdkach. Układy TN charakteryzują się bezpośrednio uziemionym punktem neutralnym transformatora zasilającego, co zapewnia metaliczną pętlę zwarcia i umożliwia samoczynne wyłączenie zasilania (SWZ) w przypadku awarii.
Układ TN-C: cechy starego budownictwa
Układ TN-C to najstarszy wariant, często spotykany w budynkach wybudowanych przed rokiem 1990. Szacuje się, że wiele budynków mieszkalnych w Polsce z tego okresu nadal posiada instalacje elektryczne w układzie TN-C, co utrudnia identyfikację i wymaga weryfikacji. W układzie TN-C przewód neutralny (N) i ochronny (PE) są połączone w jeden przewód ochronno-neutralny (PEN).
W gniazdku wtykowym (jednofazowym) często zobaczysz tylko dwa otwory i brak bolca uziemiającego. Czasami bolec jest połączony z jednym z przewodów fazowych/neutralnym, co jest nieprawidłowe i niebezpieczne. Mylenie przewodu neutralnego (N) z ochronnym (PE) lub traktowanie ich jako zamiennych prowadzi do niebezpiecznych połączeń. Przekonanie, iż bolec uziemiający w gniazdku zawsze oznacza prawidłowe uziemienie i bezpieczeństwo, jest mitem, który może wprowadzać w błąd w instalacjach TN-C.
Układ TN-S: standard bezpieczeństwa i wymagania prawne
Układ TN-S to współczesny standard, oferujący najwyższy poziom ochrony przeciwporażeniowej, co potwierdzają współczesne normy (np. PN-HD 60364). Od 2002 roku, zgodnie z Rozporządzeniem Ministra Infrastruktury, wszystkie nowo budowane i modernizowane instalacje elektryczne w Polsce muszą posiadać wydzielony przewód ochronny (PE) i neutralny (N), co oznacza de facto stosowanie układów TN-S lub TT w części odbiorczej.
Identyfikacja układu TN-S jest stosunkowo prosta. W rozdzielnicy głównej zobaczysz oddzielne szyny dla przewodu neutralnego (N) i ochronnego (PE). Do każdego gniazdka trójprzewodowego (faza, neutralny, ochronny) doprowadzony jest osobny przewód PE. Według danych Stowarzyszenia Elektryków Polskich (SEP), średni wiek instalacji elektrycznych w polskich domach jednorodzinnych wynosi około 25-30 lat, co często oznacza konieczność weryfikacji zgodności z obecnymi normami dotyczącymi układów sieci.
Układ TN-C-S: rozpoznawanie punktu podziału PEN
Układ TN-C-S stanowi kompromis, łącząc cechy TN-C i TN-S. Od stacji transformatorowej do głównej rozdzielnicy budynku (lub złącza kablowego) prowadzony jest przewód PEN. Dopiero w tym miejscu następuje podział przewodu PEN na oddzielne przewody PE i N.
Rozpoznanie punktu podziału PEN w układzie TN-C-S jest kluczowe. W głównej rozdzielnicy lub złączu kablowym zobaczysz gruby przewód PEN, zazwyczaj zielono-żółty z niebieskim oznaczeniem na końcu. Ten przewód rozdziela się na dwie oddzielne szyny: niebieską dla przewodu neutralnego (N) i zielono-żółtą dla przewodu ochronnego (PE). Po podziale instalacja działa jak układ TN-S, zapewniając znacznie wyższy poziom bezpieczeństwa niż czyste TN-C. Nie jest dozwolone ponowne łączenie przewodów neutralnego (N) i ochronnego (PE) po ich rozdzieleniu.
Czytaj także: Jak prawidłowo układać rury drenarskie
Rozpoznawanie układu sieci TT: charakterystyka i ochrona
Układ TT charakteryzuje się tym, że metalowe części przewodzące dostępne w instalacji odbiorczej są połączone z uziomem indywidualnym, niezależnym od uziemienia punktu neutralnego transformatora. Weryfikacja układu TT często obejmuje obecność wyłącznika różnicowoprądowego (RCD) o czułości 30mA na wszystkich obwodach gniazd wtykowych. Często widoczny jest również uziom indywidualny, na przykład szpilka uziemiająca, w pobliżu budynku lub w piwnicy, połączony z główną szyną wyrównawczą (GSW). Mitem jest błędne założenie, że obecność RCD automatycznie gwarantuje pełne bezpieczeństwo w każdej instalacji, niezależnie od jej układu; w układzie TT jest on jednak podstawowym środkiem ochrony.
W układzie TT ochrona przed porażeniem prądem elektrycznym opiera się przede wszystkim na szybkim działaniu RCD, które wykrywa prądy upływowe do ziemi. Brak połączenia między uziemieniem odbiornika a punktem neutralnym źródła skutkuje zazwyczaj wyższą impedancją pętli zwarcia, co utrudnia samoczynne wyłączenie zasilania przez wyłączniki nadprądowe. Dlatego też RCD jest obowiązkowym elementem zabezpieczającym. Wiele zgłoszeń do pogotowia energetycznego w miastach dotyczy problemów z uziemieniem lub ochroną przeciwporażeniową w budynkach mieszkalnych, co jest bezpośrednio związane z typem układu sieci, w tym z niesprawnością uziemienia w układach TT.
Układ sieci IT: kiedy i jak go zidentyfikować
Układ sieci IT wyróżnia się tym, że punkt neutralny źródła zasilania jest izolowany od ziemi lub połączony z nią przez dużą impedancję. Jego główną zaletą jest ciągłość zasilania nawet w przypadku pierwszego zwarcia doziemnego, co jest krytyczne w miejscach wymagających niezawodności. Z tego powodu układy IT są rzadko spotykane w standardowych instalacjach domowych. Znajdują zastosowanie w specyficznych środowiskach, takich jak sale operacyjne, kopalnie czy zakłady chemiczne, gdzie bezpieczeństwo i nieprzerwana praca są priorytetem.
Identyfikacja układu IT w domu jest praktycznie niemożliwa bez specjalistycznego sprzętu. Nie ma typowych wizualnych wskazówek w gniazdkach czy rozdzielnicach, które pozwoliłyby go rozpoznać. Charakterystyczną cechą jest obecność systemów kontroli izolacji, które monitorują stan izolacji względem ziemi i sygnalizują pierwsze uszkodzenie. W przypadku instalacji domowych, napotkanie układu IT jest niezwykle mało prawdopodobne, ponieważ jego koszt i złożoność nie są uzasadnione dla typowych zastosowań mieszkalnych.
Weryfikacja i bezpieczeństwo układu sieci elektrycznej w domu
Profesjonalna weryfikacja. Jeśli masz wątpliwości co do typu układu sieci elektrycznej w Twoim domu, zwłaszcza w starszych instalacjach, zawsze zasięgnij porady wykwalifikowanego elektryka. Samodzielne próby identyfikacji bez odpowiedniej wiedzy i narzędzi mogą być niebezpieczne.
Wiek instalacji a normy. Według danych Stowarzyszenia Elektryków Polskich (SEP), średni wiek instalacji elektrycznych w polskich domach jednorodzinnych wynosi około 25-30 lat. Wiele z nich może nie spełniać obecnych norm bezpieczeństwa, co wymaga weryfikacji przez uprawnionego specjalistę.
Przepisy prawne. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. W sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, oraz Ustawa z dnia 7 lipca 1994 roku Prawo budowlane, jasno określają wymagania dotyczące instalacji elektrycznych. Wszystkie nowo budowane i modernizowane instalacje muszą posiadać wydzielony przewód ochronny (PE) i neutralny (N).
Uziom fundamentowy. W nowoczesnych instalacjach coraz częściej stosuje się uziom fundamentowy, który zapewnia skuteczne i trwałe połączenie instalacji z ziemią. To rozwiązanie znacznie poprawia bezpieczeństwo ochrony przeciwporażeniowej.
- Okresowe przeglądy. Każda instalacja elektryczna powinna być poddawana okresowym przeglądom technicznym co najmniej raz na 5 lat, a w przypadku budynków o zwiększonym ryzyku (np. wilgotne środowisko) częściej, przez uprawnionego elektryka. To pozwala na wczesne wykrycie potencjalnych zagrożeń i zapewnienie ciągłego bezpieczeństwa.
Czytaj także: Hydraulika w domu – ile to kosztuje
Często zadawane pytania o układzie sieci elektrycznej w domu
Co oznaczają litery w symbolach układów sieci elektrycznej?
Litery w symbolach układów sieci elektrycznej (np. t, I, N, C, S) określają sposób uziemienia źródła zasilania oraz części przewodzących instalacji. Pierwsza litera (T, I) odnosi się do połączenia źródła z ziemią, a druga (T, N) do połączenia części przewodzących z ziemią. Dodatkowe litery (C, S) precyzują funkcje przewodu neutralnego i ochronnego w systemie.
Jakie są główne cechy układu TN-C?
Główną cechą układu TN-C jest połączenie funkcji przewodu ochronnego (PE) i neutralnego (N) w jednym przewodzie PEN na całej długości instalacji. Jest to układ często spotykany w starszym budownictwie, charakteryzujący się mniejszym poziomem bezpieczeństwa w porównaniu do nowszych rozwiązań. Brak oddzielnego przewodu PE oznacza, że w przypadku jego uszkodzenia, metalowe obudowy urządzeń mogą znaleźć się pod napięciem.
Dlaczego układ TN-S jest uznawany za standard bezpieczeństwa?
Układ TN-S jest uznawany za standard bezpieczeństwa, ponieważ posiada oddzielne przewody ochronny (PE) i neutralny (N) na całej długości instalacji, co minimalizuje ryzyko porażenia prądem. Dzięki temu, nawet w przypadku uszkodzenia przewodu neutralnego, obudowy urządzeń pozostają uziemione przez niezależny przewód ochronny. Jest to obecnie wymagany układ w nowym budownictwie ze względu na jego wysoką niezawodność i bezpieczeństwo.
Jak rozpoznać punkt podziału przewodu PEN w układzie TN-C-S?
Punkt podziału przewodu PEN w układzie TN-C-S można rozpoznać w miejscu, gdzie wspólny przewód PEN jest rozdzielany na dwa oddzielne przewody: ochronny (PE) i neutralny (N). Zazwyczaj dzieje się to w głównej rozdzielnicy budynku lub w złączu kablowym. Jest to kluczowy element modernizacji starszych instalacji TN-C, zapewniający zwiększone bezpieczeństwo poprzez oddzielenie funkcji ochronnej.
Jaka jest podstawowa różnica między układem TN-C a TN-S?
Podstawowa różnica między układem TN-C a TN-S polega na sposobie prowadzenia przewodów ochronnego i neutralnego. W układzie TN-C funkcje PE i N są połączone w jednym przewodzie PEN, natomiast w układzie TN-S te funkcje są realizowane przez dwa oddzielne przewody. Układ TN-S zapewnia znacznie wyższy poziom bezpieczeństwa dzięki niezależnemu przewodowi ochronnemu.
