Wybór odpowiedniego bezpiecznika do gniazdek to podstawa bezpieczeństwa każdej instalacji elektrycznej. Właściwe dobranie prądu znamionowego chroni Twój dom przed przeciążeniami i zwarciami, które mogą prowadzić do poważnych uszkodzeń, a nawet pożaru. Ten przewodnik krok po kroku rozwieje Twoje wątpliwości, pomagając świadomie zabezpieczyć każdy obwód.

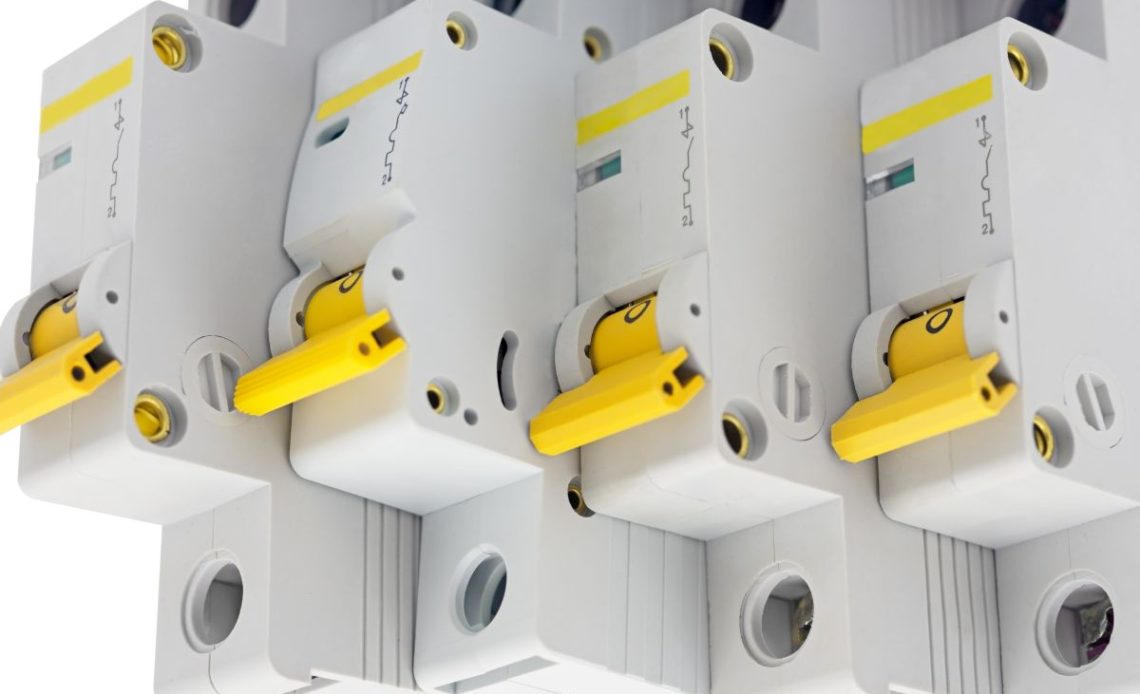

Czym jest bezpiecznik do gniazdek?
Zrozumienie podstaw to pierwszy krok do świadomego wyboru. Zanim przejdziemy do konkretnych wartości, dowiedz się, czym dokładnie jest wyłącznik nadprądowy i dlaczego jego rola w domowej instalacji jest tak kluczowa.
Rola wyłącznika nadprądowego
Popularnie nazywany bezpiecznikiem, wyłącznik nadprądowy to nic innego jak automatyczne zabezpieczenie instalacji elektrycznej, podobnie jak instalacja odgromowa chroni budynek. Jego głównym zadaniem jest przerwanie dopływu prądu, gdy w obwodzie pojawi się zbyt duże obciążenie (przeciążenie) lub dojdzie do zwarcia. Działa błyskawicznie, chroniąc przewody przed przegrzaniem i uszkodzeniem, a także minimalizując ryzyko pożaru.
Prąd znamionowy: co oznacza?
Prąd znamionowy (oznaczany literą A, np. 16A) to maksymalna wartość prądu, jaką wyłącznik nadprądowy może przewodzić w sposób ciągły, bez zadziałania. Jeśli prąd przekroczy tę wartość przez określony czas, wyłącznik zadziała, odcinając zasilanie. To właśnie ta wartość jest kluczowa przy doborze odpowiedniego zabezpieczenia do gniazdek, ponieważ musi być dopasowana do obciążenia i przekroju przewodów w danym obwodzie.
Charakterystyka: typ B dla gniazdek
Wyłączniki nadprądowe różnią się nie tylko prądem znamionowym, ale także tzw. charakterystyką wyzwalania, która określa, jak szybko zareagują na przeciążenie lub zwarcie. Wyróżniamy trzy podstawowe typy:
- Typ B: Reaguje szybko na niewielkie przeciążenia i zwarcia. Jest to standardowy wybór do obwodów gniazdkowych i oświetleniowych w domach, gdzie dominują urządzenia rezystancyjne (grzałki, żarówki) i o niewielkim prądzie rozruchowym.
- Typ C: Reaguje z pewnym opóźnieniem na większe przeciążenia. Stosuje się go do urządzeń z silnikami elektrycznymi lub o dużym prądzie rozruchowym (np. niektóre elektronarzędzia, silniki wentylatorów).
- Typ D: Reaguje z największym opóźnieniem na bardzo duże prądy zwarciowe. Używany jest w przemyśle, do zabezpieczania urządzeń o ekstremalnie dużym prądzie rozruchowym (np. transformatory, spawarki).
Dla większości domowych gniazdek i oświetlenia typ B wyłącznika nadprądowego jest optymalnym i zalecanym wyborem, zapewniającym odpowiednią ochronę.
Standardowy wybór dla domowych gniazdek
Zrozumienie podstaw to pierwszy krok do świadomego wyboru. Teraz przejdźmy do konkretów. W większości domowych instalacji elektrycznych dominują obwody ogólnego przeznaczenia, które zasilają standardowe gniazdka.
16A (B16): dlaczego to norma?
W Polsce i większości krajów europejskich, wyłącznik nadprądowy B16 (16 Amperów o charakterystyce B) jest powszechnie uznawanym standardem do zabezpieczania obwodów zasilających gniazdka w domach i mieszkaniach. Aby zapewnić jeszcze większe bezpieczeństwo, warto rozważyć dobór odpowiedniego wyłącznika różnicowoprądowego do tego typu instalacji. Dlaczego właśnie 16A jest tak często wybierane? Ta wartość jest optymalnie dobrana do typowego obciążenia i najczęściej stosowanego przekroju przewodów w domowych obwodach gniazdkowych.
Z praktyki wynika, że obwody gniazdkowe wykonane z miedzianych przewodów o przekroju 2.5 mm² są w stanie bezpiecznie przewodzić prąd do 16A. Zastosowanie wyłącznika B16 doskonale chroni te przewody przed przegrzewaniem, zapewniając stabilne i bezpieczne działanie.
Moc obciążenia a 16A
Przy napięciu 230V, obwód zabezpieczony bezpiecznikiem 16A może obsłużyć maksymalną moc urządzeń wynoszącą 3680W (P = U I, czyli 230V 16A = 3680W). Ta wartość jest wystarczająca dla większości codziennych zastosowań w domu.
Częstym problemem jest podłączanie zbyt wielu energochłonnych urządzeń do jednego obwodu, co prowadzi do częstego „wybijania” bezpiecznika. Zawsze rozplanuj urządzenia tak, aby sumaryczna moc nie zbliżała się do granicy 3680W.
Typowe zastosowania 16A
Bezpieczniki B16 są idealne do zasilania:
- Gniazdek w salonie, sypialniach, pokojach dziecięcych (telewizory, komputery, lampy, ładowarki).
- Standardowych urządzeń kuchennych o umiarkowanej mocy (mikser, toster, ekspres do kawy).
- Odkurzaczy, żelazek, suszarek do włosów.
- Większości elektronarzędzi o mocy do 3000W.
Jednak nie wszystkie gniazdka są takie same. Niektóre obwody wymagają innej ochrony.
Obwody specjalne: kiedy potrzebujesz więcej?
Standardowe 16A to solidna podstawa, ale w nowoczesnych domach, pełnych zaawansowanych urządzeń, niektóre obwody gniazdkowe wymagają silniejszej ochrony.
Gniazdka w kuchni i warsztacie
Kuchnia to królestwo urządzeń o dużej mocy. Płyty indukcyjne, piekarniki elektryczne, zmywarki, pralki, a nawet czajniki elektryczne i kuchenki mikrofalowe, mogą sumarycznie pobierać znacznie więcej prądu niż standardowe 3680W, które obsłuży bezpiecznik 16A. Z tego powodu, obwody zasilające gniazdka w kuchni, a także w warsztatach czy garażach, gdzie używa się mocnych elektronarzędzi, często wymagają zabezpieczeń o prądzie znamionowym 20A (B20) lub nawet 25A (B25). Wybierając bezpiecznik do takich gniazdek, zawsze bierz pod uwagę maksymalne obciążenie.
Urządzenia dużej mocy
Zwróć uwagę, że każde urządzenie, które generuje ciepło lub posiada silnik o znacznej mocy, będzie wymagało odpowiedniego zabezpieczenia. Przykłady takich urządzeń to:
- Płyty indukcyjne i ceramiczne (często wymagają dedykowanych obwodów 25A lub 32A).
- Piekarniki elektryczne.
- Zmywarki i pralki (często na dedykowanym obwodzie 16A lub 20A).
- Podgrzewacze wody (bojlery).
- Duże elektronarzędzia warsztatowe (piły stołowe, spawarki).
Przekrój przewodu to podstawa wyboru
Zwiększanie wartości bezpiecznika do gniazdek bez odpowiedniego sprawdzenia i ewentualnej wymiany przewodów to jeden z najniebezpieczniejszych błędów, jakie można popełnić. Przekrój przewodu jest absolutnie fundamentalny dla bezpieczeństwa.
Zawsze, gdy rozważasz zastosowanie bezpiecznika o prądzie znamionowym wyższym niż 16A (np. 20A czy 25A), musisz mieć pewność, że przekrój przewodów w danym obwodzie jest odpowiednio większy. Dla bezpiecznika 20A lub 25A konieczne są przewody miedziane o przekroju minimum 4 mm². W przeciwnym razie ryzykujesz przegrzaniem instalacji, stopieniem izolacji, a w konsekwencji pożarem.
Wiedza o standardach i wyjątkach to jedno, ale jak to wszystko policzyć i zabezpieczyć?
Jak dobrać bezpiecznik: praktyczny poradnik
Dobór bezpieczników nie musi być skomplikowany, jeśli zastosujesz się do kilku prostych zasad. Oto praktyczny poradnik, który pomoże Ci świadomie zabezpieczyć Twoją instalację.
Przewód a prąd: złota zasada
Najważniejszą zasadą jest dopasowanie prądu znamionowego wyłącznika do przekroju przewodów w obwodzie. Zbyt duży bezpiecznik w stosunku do przekroju kabla sprawi, że przewód ulegnie przegrzaniu, zanim bezpiecznik zadziała.
| Prąd znamionowy wyłącznika | Minimalny przekrój przewodu miedzianego |
| 10A | 1.5 mm² |
| 16A | 2.5 mm² |
| 20A | 4 mm² |
| 25A | 4 mm² |
| 32A | 6 mm² |
Obliczanie mocy obwodu
Aby dobrać odpowiedni bezpiecznik do gniazdek, musisz znać sumaryczną moc urządzeń, które będą podłączone do danego obwodu.
- Krok 1: Sprawdź moc urządzeń. Na tabliczkach znamionowych urządzeń znajdziesz informację o ich mocy (P, wyrażonej w Watach – W).
- Krok 2: Zsumuj moce. Dodaj moce wszystkich urządzeń, które planujesz podłączyć do jednego obwodu.
- Krok 3: Oblicz prąd. Użyj wzoru I = P / U, gdzie:
- I = prąd (w Amperach)
- P = sumaryczna moc (w Watach)
- U = napięcie (w Polsce 230V)
Tabela doboru bezpieczników
Poniższa tabela przedstawia rekomendacje dla typowych obwodów domowych, pomagając Ci wybrać bezpiecznik do gniazdek i innych zastosowań:
| Typ obwodu | Rekomendowany prąd znamionowy | Rekomendowany przekrój przewodu |
| Oświetlenie | 10A (B10) | 1.5 mm² |
| Gniazdka ogólne (pokoje, salon) | 16A (B16) | 2.5 mm² |
| Gniazdka specjalne (kuchnia, łazienka) | 16A (B16) lub 20A (B20) | 2.5 mm² lub 4 mm² |
| Urządzenia dużej mocy (np. płyta indukcyjna, piekarnik) | 25A (B25) lub 32A (B32) | 4 mm² lub 6 mm² |
RCD: niezbędna ochrona życia
Wyłączniki nadprądowe chronią instalację przed prądem przetężeniowym, ale nie są jedynym zabezpieczeniem. Dla obwodów gniazdkowych absolutnie niezbędne są wyłączniki różnicowoprądowe (RCD). Ich rola jest inna – chronią ludzi przed porażeniem prądem elektrycznym, wykrywając tzw. prąd upływowy (różnicowy), który może pojawić się, gdy prąd „ucieka” z instalacji np. przez ciało człowieka.
Wyłącznik RCD jest uzupełnieniem, a nie zamiennikiem bezpieczników nadprądowych. Oba typy zabezpieczeń są kluczowe dla pełnego bezpieczeństwa domowej instalacji elektrycznej, a zrozumienie układu sieci elektrycznej w domu jest równie ważne.
Miej na uwadze, że nawet najlepsza wiedza wymaga odpowiedniego wdrożenia i odpowiedzialności.
Bezpieczeństwo przede wszystkim: rola elektryka
Prace z instalacją elektryczną to nie miejsce na improwizację. Nawet jeśli czujesz się pewnie z teorią, praktyczne wykonanie wymaga doświadczenia i odpowiednich kwalifikacji.
Kiedy wezwać specjalistę?
Zdecydowanie zalecam konsultację z kwalifikowanym elektrykiem w każdej sytuacji, która wykracza poza podstawową wiedzę. Powinieneś wezwać specjalistę, gdy:
- Projektujesz nową instalację lub modernizujesz istniejącą.
- Masz wątpliwości co do stanu swojej instalacji.
- Planujesz podłączyć urządzenia o dużej mocy, które wymagają dedykowanych obwodów.
- Chcesz zmienić wartości bezpieczników.
- Występują częste problemy z wybijaniem bezpieczników.
Ryzyko błędnego doboru bezpiecznika
Niewłaściwy dobór bezpieczników do gniazdek to prosta droga do poważnych problemów. Zbyt mały bezpiecznik będzie często „wybijał”, co jest irytujące, ale stosunkowo bezpieczne. Znacznie groźniejszy jest zbyt duży bezpiecznik, który nie zadziała w porę, prowadząc do:
- Przegrzania i stopienia izolacji przewodów.
- Zwarcia i pożaru instalacji.
- Uszkodzenia podłączonych urządzeń.
- Ryzyka porażenia prądem.
Moje doświadczenie pokazuje, że wiele pożarów domów ma swoje źródło w źle zabezpieczonych lub przestarzałych instalacjach elektrycznych. Nie warto ryzykować dla pozornych oszczędności.
Nie eksperymentuj z prądem!
Instalacja elektryczna to serce każdego domu. Prace przy niej wymagają nie tylko wiedzy, ale i doświadczenia, a przede wszystkim szacunku dla prądu. Nie wykonuj samodzielnie prac elektrycznych, jeśli nie masz do tego odpowiednich uprawnień i kwalifikacji. Bezpieczeństwo Twoje i Twoich bliskich jest bezcenne.
Często zadawane pytania (FAQ)
Czy mogę użyć 20a do zwykłego gniazdka?
Nie, nie powinieneś używać bezpiecznika 20A do „zwykłego” gniazdka, jeśli obwód jest wykonany z przewodów o przekroju 2.5 mm². Bezpiecznik 20A wymaga przewodów o przekroju minimum 4 mm². Zastosowanie go z cieńszymi przewodami stwarza ryzyko przegrzania i pożaru instalacji, ponieważ przewody mogą się stopić, zanim bezpiecznik zadziała.
Co to jest bezpiecznik typu b16?
Bezpiecznik typu B16 to wyłącznik nadprądowy o prądzie znamionowym 16 Amperów i charakterystyce wyzwalania typu B. Oznacza to, że reaguje on stosunkowo szybko na przeciążenia i zwarcia, co czyni go idealnym do ochrony obwodów oświetleniowych i gniazdkowych w domach, gdzie dominują odbiorniki rezystancyjne i o małym prądzie rozruchowym.
Czy rcd zastępuje wyłącznik nadprądowy?
Nie, wyłącznik różnicowoprądowy (RCD) nie zastępuje wyłącznika nadprądowego (bezpiecznika). Mają one różne funkcje i uzupełniają się nawzajem. RCD chroni ludzi przed porażeniem prądem elektrycznym, wykrywając upływ prądu, natomiast wyłącznik nadprądowy chroni instalację przed przeciążeniami i zwarciami, zapewniając bezpieczeństwo użytkowania prądu z gniazdka. Oba są niezbędne dla kompleksowej ochrony.
Jak sprawdzić przekrój przewodu?
Najpewniejszym sposobem sprawdzenia przekroju przewodu jest odczytanie oznaczenia na jego izolacji, które często zawiera informację o przekroju (np. „3×2.5” oznacza trzy żyły po 2.5 mm²). Jeśli przewody są już zainstalowane i nie ma na nich oznaczeń, możesz zmierzyć średnicę żyły przewodzącej za pomocą suwmiarki i przeliczyć na przekrój, jednak jest to mniej precyzyjne. W przypadku wątpliwości zawsze skonsultuj się z elektrykiem.
