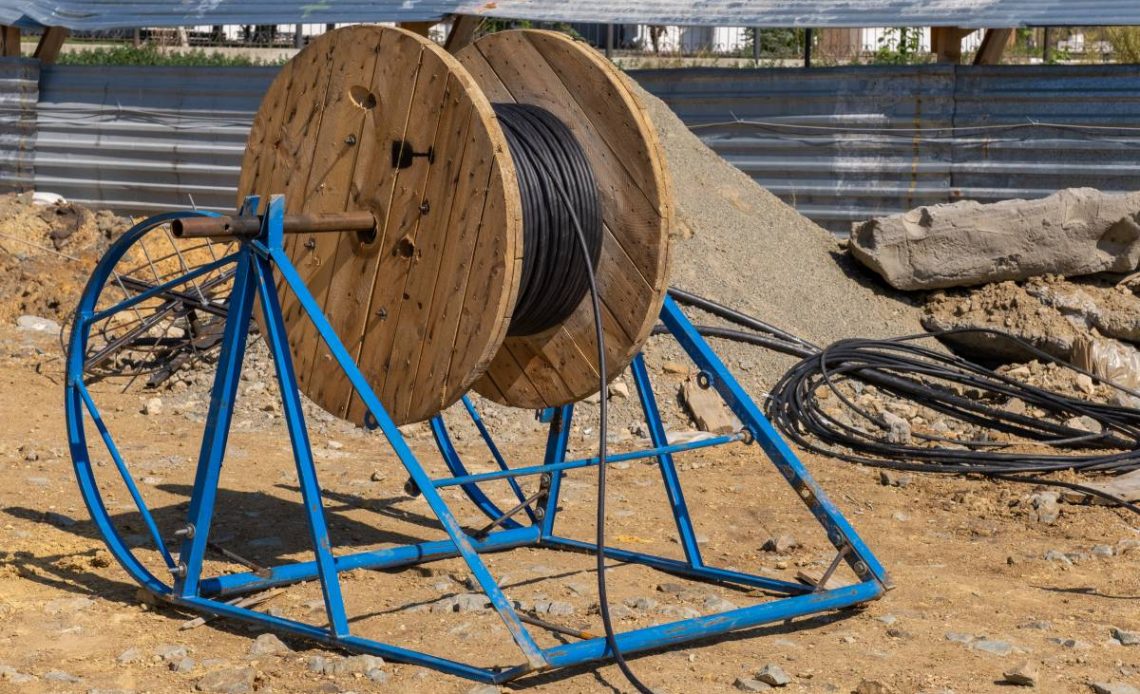

Układanie kabla elektrycznego w ziemi to proces wymagający nie tylko precyzji, ale i bezkompromisowego przestrzegania przepisów. To inwestycja w bezpieczeństwo, trwałość i niezawodność, która skutecznie chroni sieć elektryczną przed uszkodzeniami mechanicznymi i kaprysami pogody. Dlatego, jeśli planujesz takie prace, dogłębne zrozumienie kluczowych zasad jest absolutną podstawą.
Spis treści
Znaczenie prawidłowego układania kabli elektrycznych w ziemi
Bezpieczna i trwała instalacja elektryczna w gruncie to fundament niezawodnego i stabilnego zasilania. Instalacje podziemne oferują także zachowanie estetyki krajobrazu oraz skuteczną ochronę kabli przed uszkodzeniami mechanicznymi, wilgocią, mrozem i wahaniami temperatur.
Czytaj także: Ile kosztuje podłączenie prądu do działki?
Podstawy prawne i normatywne instalacji kabli ziemnych
Montaż instalacji elektrycznych w gruncie wymaga bezwzględnego przestrzegania rygorystycznych regulacji Prawa Budowlanego oraz norm technicznych, co gwarantuje bezpieczeństwo i bezawaryjne funkcjonowanie całej instalacji.
Kluczowe akty prawne i normy
Układanie kabli elektrycznych bezpośrednio w ziemi wymaga ścisłego przestrzegania obowiązujących przepisów prawnych i norm technicznych, aby zapewnić bezpieczeństwo oraz prawidłową eksploatację instalacji. Kluczową normą techniczną w Polsce, precyzującą zasady projektowania, wykonania i eksploatacji elektroenergetycznych i sygnalizacyjnych linii kablowych, jest N-SEP-E-004. Prace muszą być zgodne również z ogólnymi normami bezpieczeństwa i jakości (np. wybrane normy z serii PN-EN) oraz przepisami lokalnymi i wytycznymi dotyczącymi zagospodarowania przestrzennego.
Jednym z kluczowych aspektów regulowanych przepisami jest głębokość układania kabli. Typowe minimalne głębokości to:
* 0,7 m dla kabli niskiego napięcia (NN) na terenach zielonych, w ogrodach czy na polach uprawnych.
* 0,9 m dla kabli średniego i wysokiego napięcia (SN, WN) oraz kabli NN pod drogami i chodnikami.
* W miejscach szczególnych, np. pod torami kolejowymi, w rejonach o dużym obciążeniu mechanicznym lub na terenach budowlanych, głębokość może być znacznie większa, a kable często umieszcza się w ochronnych rurach lub kanałach kablowych.
Prace związane z układaniem kabli elektrycznych w ziemi mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia elektryczne (SEP). Ten wymóg gwarantuje bezpieczeństwo, prawidłowość wykonania i pełną zgodność z prawem.
Dodatkowo, przepisy wymagają zachowania odpowiednich odstępów od innych instalacji podziemnych (np. wodociągów, kanalizacji, gazociągów, światłowodów) oraz precyzyjnego oznaczenia trasy kabla w ziemi (np. za pomocą specjalnych taśm ostrzegawczych umieszczanych nad kablem).
Wybór odpowiedniego kabla do instalacji podziemnej
Wybór właściwego kabla to absolutna podstawa trwałości i bezpieczeństwa całej instalacji. Kable przeznaczone do układania w ziemi muszą wykazywać wyjątkową odporność na wilgoć, uszkodzenia mechaniczne oraz zmienne warunki gruntowe, takie jak ekstremalne temperatury, nacisk gruntu i obecność substancji korozyjnych.
Rodzaje kabli: YKY i YAKY
Wybór odpowiedniego typu kabla jest kluczowy dla trwałości i bezpieczeństwa instalacji elektrycznych układanych w ziemi. Stosuje się kable typu YKY (z żyłami miedzianymi) oraz YAKY (z żyłami aluminiowymi), przystosowane do bezpośredniego zakopania w ziemi. Kable YKY z żyłami miedzianymi są preferowane ze względu na doskonałą przewodność, wysoką wytrzymałość mechaniczną oraz większą odporność na korozję i wilgoć, cechy kluczowe w środowisku gruntowym. Kable YAKY z żyłami aluminiowymi, lżejsze i bardziej ekonomiczne, stanowią dobry wybór przy większych przekrojach, a ich izolacja zapewnia odpowiednią ochronę w ziemi.
Jak dobrać właściwy przekrój kabla?
Przekrój kabla dobierzesz na podstawie przewidywanego obciążenia prądowego i dopuszczalnych spadków napięcia. Zbyt mały grozi przegrzewaniem, stratami energii, a w skrajnych przypadkach – nawet pożarem.
Krytyczna głębokość układania kabli elektrycznych w ziemi
Prawidłowa głębokość ułożenia kabla to absolutnie kluczowy czynnik, który bezpośrednio wpływa na jego bezpieczeństwo i długowieczność. Chroni go przed uszkodzeniami mechanicznymi wskutek prac ziemnych lub obciążeń powierzchniowych, a także przed niszczącym działaniem mrozu i cykli zamarzania-rozmarzania.
Minimalna głębokość dla kabli niskiego napięcia (NN)
- W gruncie, np. w ogrodzie: 0,7 metra.
- Pod ścieżkami i terenami zielonymi: 0,8 metra.
- Pod drogami i miejscami przejazdu: 1,0 metra.
- Na terenach rolniczych: co najmniej 1,0 metra.
Minimalna głębokość dla kabli średniego napięcia (SN)
- W gruncie: 0,9 metra.
- Pod drogami: 1,0 metra.
- Na terenach rolniczych lub narażonych na duże obciążenia: nawet 1,2 metra.
Czynniki wpływające na wymaganą głębokość
Wymagana głębokość zależy od rodzaju terenu, przewidywanych obciążeń mechanicznych (np. intensywny ruch pojazdów), obecności innych instalacji podziemnych oraz warunków klimatycznych, zwłaszcza głębokości przemarzania gruntu. W rejonach o głębokim przemarzaniu kable należy układać poniżej strefy przemarzania, aby uniknąć uszkodzeń.
Skuteczna ochrona mechaniczna kabla w gruncie
Dodatkowa ochrona mechaniczna to absolutna konieczność, by skutecznie zabezpieczyć kabel przed uszkodzeniami, zwłaszcza tam, gdzie jest on narażony na uderzenia, przetarcia czy przygniecenia.
Rury osłonowe: AROT, karbowane, dwuścienne
Przy układaniu kabla elektrycznego w ziemi, szczególnie w miejscach o podwyższonym ryzyku uszkodzenia – takich jak przejścia pod drogami, podjazdami, krzyżowania z innymi instalacjami czy fundamenty budynków – stosowanie rur osłonowych to nie tylko dobra praktyka, ale często wymóg prawny. Wykorzystuje się tu głównie rury AROT, karbowane oraz dwuścienne, które skutecznie chronią mechanicznie kabel. Ich zastosowanie znacząco ułatwia również przyszłą wymianę lub naprawę kabla, eliminując potrzebę rozkopywania dużego obszaru. Rury te zwiększają bezpieczeństwo instalacji i minimalizują ryzyko kosztownych awarii w newralgicznych punktach, niezależnie od ogólnej głębokości ułożenia kabla.
Warstwa piasku jako podłoże i zasypka ochronna
Kabel zawsze układaj na warstwie piasku o grubości minimum 10 cm, a następnie obsyp go kolejną warstwą o tej samej grubości. Piasek działa jak bufor, chroniąc kabel przed ostrymi kamieniami i gruzem oraz efektywnie odprowadzając ciepło.
Dodatkowe metody zabezpieczeń mechanicznych
W miejscach o bardzo dużym ryzyku uszkodzenia mechanicznego, np. pod intensywnie użytkowanymi drogami, oprócz rur osłonowych zaleca się stosowanie płyt ochronnych (np. betonowych) ułożonych bezpośrednio nad kablem.
Oznakowanie trasy kabla dla bezpieczeństwa
Prawidłowe oznakowanie trasy kabla jest kluczowe dla bezpieczeństwa wszelkich przyszłych prac ziemnych. Skutecznie zapobiega przypadkowemu uszkodzeniu instalacji, które mogłoby stanowić śmiertelne zagrożenie dla zdrowia i życia.
Taśmy ostrzegawcze – kolory i ich znaczenie
Na całej długości trasy kabla, około 30 cm nad nim, układa się taśmę ostrzegawczą. Jej kolor informuje o rodzaju instalacji:
- Niebieska taśma: dla kabli niskiego napięcia.
- Czerwona taśma: dla kabli średniego napięcia.
Zasady umieszczania taśmy ostrzegawczej
Taśmę układaj ciągle i równomiernie, by była łatwo widoczna podczas ewentualnych prac ziemnych. W terenie umieść trwałe oznaczniki (słupki, tabliczki), które jednoznacznie wskażą przebieg trasy, szczególnie w miejscach zmiany kierunku czy skrzyżowań z innymi instalacjami.
Bezpieczne odległości od innych instalacji podziemnych
Zachowanie odpowiednich odstępów od innych mediów podziemnych jest absolutnie niezbędne, by zapobiec kolizjom, uszkodzeniom i poważnym zagrożeniom bezpieczeństwa.
Odległości od wodociągów, gazociągów i kanalizacji
Obowiązujące przepisy wymagają układania kabli elektrycznych w odległości co najmniej 0,5 metra od rurociągów wodociągowych, gazociągowych i kanalizacyjnych. Na skrzyżowaniach z tymi instalacjami kabel elektryczny musi znajdować się minimum 20 cm poniżej nich i zawsze być dodatkowo zabezpieczony rurą osłonową.
Odległości od instalacji telekomunikacyjnych i innych mediów
Odległości od instalacji, np. telekomunikacyjnych czy ciepłowniczych, precyzują obowiązujące przepisy i normy. Zawsze sprawdź indywidualne wytyczne dla konkretnego typu instalacji i bezwzględnie uzgodnij je z zarządcami sieci.
Praktyczny poradnik: Krok po kroku układanie kabla elektrycznego
Skuteczne wykonanie instalacji podziemnej wymaga starannego i metodycznego przestrzegania każdego etapu prac.
Przygotowanie wykopu
Wykonaj wykop o odpowiedniej głębokości i szerokości, zgodnie z projektem. Dno wykopu musi być idealnie czyste, równe i całkowicie pozbawione ostrych przedmiotów, kamieni lub gruzu, by nie uszkodzić kabla.
Układanie kabla i rur osłonowych
Na dno wykopu wysyp warstwę piasku o grubości minimum 10 cm. Następnie ostrożnie rozwiń kabel i ułóż go w wykopie, zachowując odpowiedni promień gięcia i niewielki luz. W miejscach wymagających dodatkowej ochrony bezwzględnie zamontuj rury osłonowe. Jeśli prowadzisz kabel w rurze osłonowej, koniecznie sprawdź skuteczne metody przeciągania kabla przez peszel.
Zasypywanie wykopu
Zgodnie z obowiązującymi przepisami, kabel obsypuje się kolejną, co najmniej 10-centymetrową warstwą piasku, co zapewnia jego optymalną ochronę i stabilność. Ułożenie taśmy ostrzegawczej jest kluczowym wymogiem bezpieczeństwa i identyfikacji. Umieszcza się ją około 30 cm powyżej kabla. Kolor taśmy definiują normy: niebieska dla kabli niskiego napięcia (NN) i czerwona dla kabli średniego napięcia (SN). Ostatni etap to zasypanie wykopu gruntem rodzimym, układając go warstwami i każdą z nich dokładnie zagęszczając. Ta obligatoryjna procedura zapobiega osiadaniu terenu, które mogłoby naruszyć ustaloną głębokość ułożenia kabla i jego długotrwałą ochronę.
Wskazówki dotyczące prowadzenia prac
W trudnych warunkach gruntowych, np. w podmokłym terenie, zastosuj dodatkowe zabezpieczenia drenażowe. Zawsze i bezwzględnie zabezpiecz wykop przed dostępem osób nieuprawnionych oraz zwierząt, szczególnie w nocy i podczas wszelkich przerw w pracy.
Kwalifikacje, bezpieczeństwo i dokumentacja
Odpowiedzialne układanie kabli elektrycznych w ziemi wymaga od Ciebie nie tylko solidnej wiedzy technicznej, ale także pełnej świadomości aktualnych wymogów prawnych i obowiązujących procedur.
Kto może układać kable elektryczne w ziemi?
Prace te wykonują wyłącznie osoby z odpowiednimi kwalifikacjami i aktualnymi uprawnieniami SEP (Stowarzyszenie Elektryków Polskich), zarówno do projektowania, jak i wykonawstwa. Brak takich uprawnień stwarza poważne zagrożenie dla Twojego bezpieczeństwa i innych osób, a także jest rażącą niezgodnością z przepisami.
Znaczenie dokumentacji: Szkic lub rysunek przebiegu kabla
Przed rozpoczęciem prac musisz skompletować obszerną dokumentację, w tym zatwierdzony projekt instalacji elektrycznej oraz aktualne mapy geodezyjne terenu, na których zaznaczone są wszystkie istniejące instalacje podziemne. Po zakończeniu prac koniecznie sporządź dokładny szkic lub rysunek przebiegu kabla, uwzględniający jego głębokość oraz odległości od stałych punktów odniesienia. Będzie to nieoceniona informacja dla przyszłych prac ziemnych i kluczowy element zapewniający bezpieczeństwo eksploatacji.
Najczęstsze błędy i jak ich unikać
Najczęściej popełniane błędy podczas układania kabla elektrycznego w ziemi prowadzą do poważnych konsekwencji. Kluczowe zaniedbania to: niezgodna z projektem i przepisami głębokość ułożenia kabla, brak lub niewłaściwe wykonanie podsypki i obsypki piaskowej, kluczowych dla ochrony mechanicznej kabla, pominięcie taśmy ostrzegawczej informującej o jego obecności oraz zignorowanie innych instalacji podziemnych. Z mojego doświadczenia: niewłaściwa głębokość jest najczęstszym problemem, często wynikającym z pośpiechu i braku weryfikacji warstw gruntu.
Aby skutecznie uniknąć tych błędów i zapewnić bezpieczeństwo oraz trwałość instalacji, zawsze dokładnie przestudiuj projekt techniczny i aktualne mapy geodezyjne, które określają przebieg i głębokość. Bezwzględnie przestrzegaj wszystkich branżowych norm i wytycznych. Po zasypaniu wykopu kluczowe jest precyzyjne zagęszczenie gruntu – zapobiegnie to późniejszemu osiadaniu terenu i uszkodzeniom kabla.
Przed rozpoczęciem jakichkolwiek prac ziemnych, zwłaszcza tych związanych z układaniem nowych kabli w pobliżu istniejących instalacji, bezwzględnie uzyskaj aktualne mapy instalacji podziemnych i stosuj się do zasad bezpiecznego prowadzenia prac. Z mojego doświadczenia: brak aktualnych map to najprostsza droga do kosztownych i śmiertelnych awarii. Uszkodzenie kabla to śmiertelne zagrożenie!
Najczęściej zadawane pytania
Jaka jest minimalna głębokość układania kabla elektrycznego w ziemi?
Kable niskiego napięcia (NN) wymagają minimalnej głębokości 0,7 metra w gruncie (np. w ogrodzie), 0,8 metra pod ścieżkami oraz 1,0 metra pod drogami. Dla kabli średniego napięcia (SN) głębokość ta wynosi 0,9 metra w gruncie i 1,0 metra pod drogami. Na terenach rolniczych minimalna głębokość to 1,0 metra dla NN i 1,2 metra dla SN.
Jakie kable elektryczne nadają się do układania w ziemi?
Do układania w ziemi najczęściej wykorzystuje się kable typu YKY (z żyłami miedzianymi) lub YAKY (z żyłami aluminiowymi). Są one przystosowane do pracy w trudnych warunkach gruntowych, posiadają izolację z PVC oraz wysoką odporność na wilgoć i uszkodzenia mechaniczne.
Czy kabel w ziemi wymaga dodatkowej ochrony mechanicznej?
Kabel zakopany w ziemi bezwzględnie wymaga dodatkowej ochrony mechanicznej. Jest to szczególnie ważne w miejscach narażonych na uszkodzenia, na przykład pod drogami, przejazdami czy w pobliżu innych instalacji. W tym celu stosuje się rury osłonowe (np. AROT, karbowane, dwuścienne) oraz obowiązkową warstwę piasku o grubości minimum 10 cm, układaną zarówno pod kablem, jak i nad nim. Piasek pełni kluczową funkcję podłoża i ochronnej zasypki.
Kto jest uprawniony do układania kabli elektrycznych w ziemi?
Wyłącznie osoby z odpowiednimi kwalifikacjami i aktualnymi uprawnieniami (tzw. uprawnienia SEP) mogą wykonywać prace związane z układaniem kabli elektrycznych w ziemi. Jest to fundamentalne dla bezpieczeństwa instalacji, jej pełnej zgodności z obowiązującymi przepisami oraz dla eliminacji poważnych, często śmiertelnych zagrożeń.
