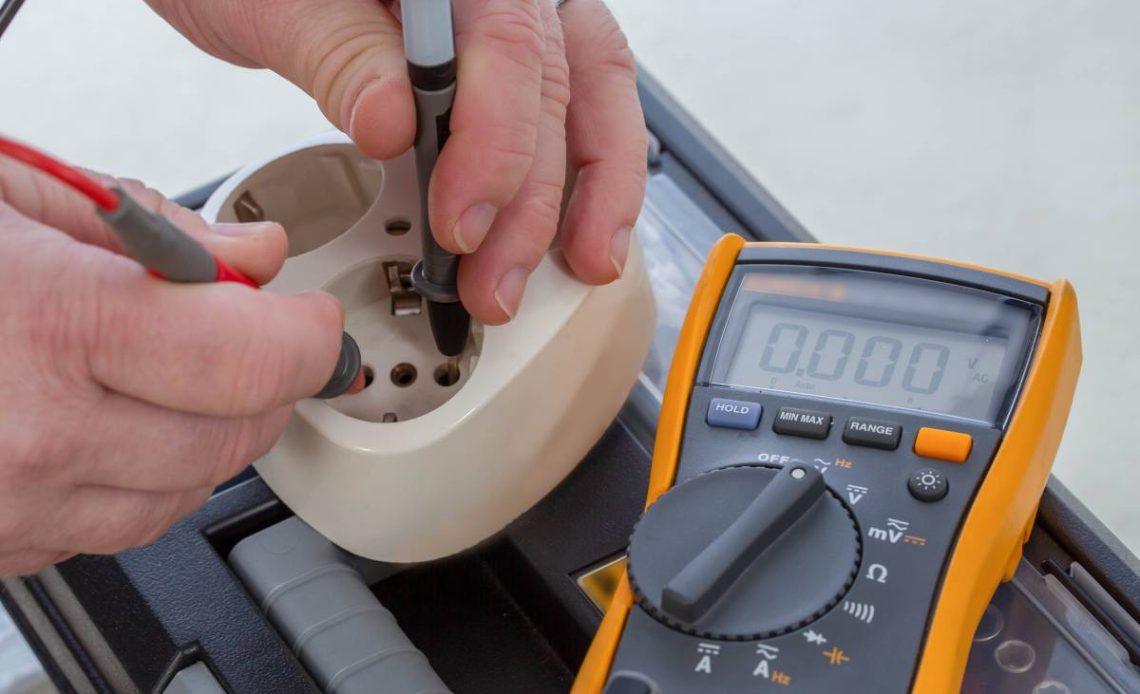

Pomiar napięcia 400V w instalacjach trójfazowych to zadanie wymagające nie tylko precyzji, ale przede wszystkim bezwzględnego przestrzegania zasad bezpieczeństwa. Błędne podejście może prowadzić do poważnych konsekwencji, od uszkodzenia sprzętu po zagrożenie życia. W tym przewodniku krok po kroku dowiesz się, jak bezpiecznie użyć multimetru, aby uniknąć ryzyka i uzyskać wiarygodne wyniki, opierając się na sprawdzonych procedurach i praktycznym doświadczeniu.
Dlaczego pomiar 400V wymaga uwagi?
Napięcie 400V, powszechne w instalacjach trójfazowych, stanowi znacznie większe zagrożenie niż domowe 230V. Zrozumienie specyfiki tego napięcia i potencjalnych ryzyk, w tym rozpoznawania przepalonego bezpiecznika, to pierwszy krok do bezpiecznego działania.
Specyfika napięcia trójfazowego
Instalacje trójfazowe dostarczają trzy sinusoidalnie zmienne napięcia, przesunięte względem siebie o 120 stopni fazowych. Napięcie międzyfazowe, czyli mierzone między dwiema dowolnymi fazami (np. L1-L2), wynosi zazwyczaj około 400V. Napięcie fazowo-neutralne, mierzone między jedną fazą a przewodem neutralnym, to z kolei typowe 230V. Ta konfiguracja ma kluczowe znaczenie dla zasilania silników elektrycznych i innych urządzeń o dużej mocy, ale jednocześnie zwiększa złożoność, a tym samym ryzyko podczas pomiarów.
Ryzyko porażenia i łuku elektrycznego
Kontakt z napięciem 400V może skutkować znacznie poważniejszym porażeniem prądem niż w przypadku 230V, prowadząc do zatrzymania akcji serca, ciężkich oparzeń czy uszkodzeń układu nerwowego. Dodatkowo, w przypadku zwarcia lub nieprawidłowego podłączenia, może wystąpić łuk elektryczny. Łuk ten to gwałtowne wyładowanie elektryczne o ekstremalnie wysokiej temperaturze (do kilkudziesięciu tysięcy stopni Celsjusza) i ciśnieniu, które może spowodować rozległe oparzenia, utratę wzroku, uszkodzenia słuchu oraz wyrzucenie roztopionego metalu. Dlatego wszelkie prace przy 400V wymagają szczególnej ostrożności i starannego przygotowania.
Pamiętaj: Różnica między 230V a 400V to nie tylko wyższa wartość napięcia, ale przede wszystkim znacząco większa energia dostępna w obwodzie. Przekłada się to na potężniejsze i bardziej destrukcyjne skutki ewentualnego wypadku.
Aby bezpiecznie przeprowadzić pomiar, konieczne jest odpowiednie narzędzie.
Wybór multimetru do pomiarów 400V
Nie każdy multimetr nadaje się do pomiarów w instalacjach 400V. Wybierz urządzenie, które zapewni bezpieczeństwo użytkownika i wiarygodność pomiarów w środowisku wysokiego napięcia.
Kategorie bezpieczeństwa (CAT ratings)
Najważniejszym parametrem, na który zwracasz uwagę, jest kategoria bezpieczeństwa multimetru, oznaczana jako CAT rating. Kategoria ta określa odporność miernika na przepięcia i zwarcia w różnych środowiskach instalacyjnych.
| Kategoria | Opis środowiska pomiarowego | Przykładowe zastosowania |
| CAT I | Obwody elektroniczne niskiego napięcia, zabezpieczone przed przepięciami | Elektronika, urządzenia zasilane bateryjnie |
| CAT II | Obwody podłączone do gniazdka sieciowego, chronione przed przepięciami | Urządzenia domowe, elektronarzędzia |
| CAT III | Instalacje budynkowe, rozdzielnice, stałe przyłącza | Rozdzielnice, silniki, oświetlenie w budynkach, obwody rozgałęzione |
| CAT IV | Źródło zasilania instalacji, wejście instalacji elektrycznej do budynku, linie zasilające | Złącza główne, liczniki energii elektrycznej, zewnętrzne linie niskiego napięcia, pomiary na zasilaniu przed rozdzielnią |
Do pomiarów 400V potrzebujesz multimetru klasy CAT III 600V lub wyższej. W praktyce idealnym wyborem okazuje się urządzenie z kategorią CAT IV 600V lub CAT III 1000V, które oferuje zwiększony margines bezpieczeństwa, szczególnie w przypadku nieprzewidzianych przepięć.
Wymagane parametry i funkcje
Poza odpowiednią kategorią bezpieczeństwa, multimetr do pomiarów 400V musi spełniać kilka innych wymagań, aby zapewnić Ci bezpieczeństwo i dokładność.
Twój miernik musi być zdolny do pomiaru napięcia przemiennego (AC) o wartości co najmniej 750V, a najlepiej 1000V. To zapewnia bezpieczny bufor powyżej oczekiwanych 400V. Funkcja True-RMS (True Root Mean Square) jest niezbędna do uzyskania dokładnych odczytów napięcia. W obwodach, gdzie prąd i napięcie nie mają idealnego sinusoidalnego kształtu (co często zdarza się w instalacjach przemysłowych z dużą ilością elektroniki), bez True-RMS odczyty mogą być zaniżone lub zawyżone, co prowadzi do błędnej interpretacji stanu instalacji. Zwróć uwagę na jakość sond pomiarowych. Powinny być izolowane do odpowiedniego napięcia (np. 1000V) i posiadać końcówki, które minimalizują ryzyko przypadkowego zwarcia, co jest równie ważne jak prawidłowe umiejscowienie gniazdek. Pamiętaj, że jakość przewodów pomiarowych bywa często lekceważona, a to one są Twoim pierwszym punktem kontaktu z napięciem.
Pamiętaj: Nigdy nie oszczędzaj na multimetrze przeznaczonym do wysokich napięć. Inwestując w miernik renomowanej marki z odpowiednimi certyfikatami, inwestujesz w swoje bezpieczeństwo. Multimetry z niższych półek cenowych często nie spełniają deklarowanych kategorii bezpieczeństwa, co może być śmiertelnie niebezpieczne.
Gdy masz już odpowiedni miernik, czas na przygotowanie do pracy.
Środki ochrony osobistej i zasady bezpieczeństwa
Praca z napięciem 400V wymaga bezkompromisowego podejścia do bezpieczeństwa. Stosowanie odpowiednich środków ochrony osobistej (ŚOI) i rygorystyczne przestrzeganie procedur minimalizują ryzyko wypadku.
Niezbędne ŚOI (PPE)
Zanim przystąpisz do jakichkolwiek pomiarów, upewnij się, że masz kompletne, sprawne i certyfikowane środki ochrony osobistej. To Twoja pierwsza linia obrony przed zagrożeniami elektrycznymi:
- Rękawice izolacyjne: Wybierz rękawice o odpowiedniej klasie napięciowej (np. klasa 00 dla 500V AC lub klasa 0 dla 1000V AC). Regularnie sprawdzaj je pod kątem uszkodzeń.
- Okulary lub przyłbica ochronna: Chronią oczy i twarz przed łukiem elektrycznym, odpryskami i pyłem.
- Odzież ochronna: Wykonana z naturalnych włókien (np. bawełna) lub specjalnych tkanin trudnopalnych, z długimi rękawami i nogawkami. Unikaj syntetycznych materiałów, które mogą się topić i przyklejać do skóry.
- Obuwie izolacyjne: Zapewniające izolację od podłoża, oznaczane symbolem izolacji elektrycznej.
Pamiętaj, aby regularnie sprawdzać stan swoich ŚOI. Uszkodzone lub przeterminowane elementy nie zapewniają odpowiedniej ochrony.
Złote zasady pracy z wysokim napięciem
Nawet najlepsze ŚOI nie zastąpią zdrowego rozsądku i ścisłego przestrzegania podstawowych zasad. Oto najważniejsze z nich:
- Praca w suchym środowisku: Wilgoć drastycznie zwiększa ryzyko porażenia. Upewnij się, że podłoże i Twoje ręce są suche.
- Unikanie pracy w pojedynkę: Zawsze pracuj z drugą osobą, która może udzielić pomocy lub wezwać służby ratunkowe w razie wypadku.
- Zasada jednej ręki: Podczas pomiarów, jeśli to możliwe, używaj tylko jednej ręki, trzymając drugą za plecami lub w kieszeni. Minimalizuje to ryzyko przepływu prądu przez serce w przypadku przypadkowego dotknięcia dwóch różnych potencjałów.
- Weryfikacja braku napięcia: Jeśli to możliwe i bezpieczne, przed rozpoczęciem pracy sprawdź brak napięcia w obwodzie, używając odpowiedniego wskaźnika i uziemiając obwód. Chociaż przy pomiarze napięcia nie jest to możliwe, zasada ta podkreśla ogólną ostrożność, na przykład podczas samodzielnego montażu żyrandola.
- Izolowane narzędzia: Wszystkie narzędzia, których używasz do manipulacji w obwodzie, muszą być odpowiednio izolowane i posiadać certyfikaty.
- Odpowiednia postawa: Stój stabilnie, nie opieraj się o elementy uziemione.
Pamiętaj: Bezpieczeństwo to zawsze priorytet. Nie ma tu miejsca na skróty. Każde odstępstwo od zasad lub zlekceważenie ŚOI może mieć tragiczne konsekwencje.
Zanim przystąpisz do pomiaru, upewnij się, że Twój sprzęt jest w pełni gotowy.
Przygotowanie multimetru i obwodu
Odpowiednie przygotowanie multimetru i wstępna weryfikacja jego sprawności to podstawa bezpiecznego i skutecznego pomiaru.
Sprawdzenie sprawności multimetru
Zanim dotkniesz sondami do obwodu pod napięciem, przeprowadź kilka prostych kroków weryfikacyjnych, aby upewnić się, że wszystko działa prawidłowo. Najpierw dokładnie obejrzyj izolację przewodów pomiarowych oraz samych sond, szukając przetarć, pęknięć czy innych uszkodzeń, które mogłyby naruszyć izolację. Uszkodzone przewody wymień natychmiast. Następnie, sprawdź ciągłość przewodów, ustawiając multimetr na pomiar rezystancji (Ω) lub ciągłości (brzęczyk). Złącz końcówki sond ze sobą – miernik powinien wskazać bardzo niską rezystancję (bliską 0 Ω) lub wydać sygnał dźwiękowy. Brak odczytu lub wysoka rezystancja świadczy o uszkodzeniu przewodu.
Upewnij się również, że bateria multimetru jest naładowana. Słaba bateria może prowadzić do niedokładnych odczytów lub nagłego wyłączenia urządzenia w trakcie pomiaru. Na koniec, zawsze warto sprawdzić multimetr na znanym, bezpiecznym źródle napięcia (np. gniazdko 230V AC), aby upewnić się, że działa poprawnie i pokazuje wiarygodne wartości.
Wybór funkcji i zakresu pomiarowego
Po upewnieniu się, że multimetr jest sprawny, skonfiguruj go odpowiednio do pomiaru wysokiego napięcia. To kluczowy etap, który zapewni dokładność i bezpieczeństwo.
- Podłączenie sond: Czarny przewód podłącz zawsze do gniazda oznaczonego jako COM. Czerwony przewód podłącz do gniazda oznaczonego VΩmA (lub tylko V, jeśli multimetr ma oddzielne gniazda dla prądu).
- Wybór funkcji: Ustaw przełącznik obrotowy multimetru na pomiar napięcia przemiennego (AC), zazwyczaj oznaczony jako V~ lub VAC.
- Wybór zakresu pomiarowego: Jeśli masz multimetr z automatycznym zakresem (auto-ranging), wystarczy wybrać funkcję V~ – miernik sam dobierze odpowiedni zakres. To szczególnie polecane dla początkujących. Jeśli używasz multimetru z ręcznym zakresem, ustaw pokrętło na najwyższy dostępny zakres napięcia AC, który jest wyższy niż oczekiwane 400V (np. 750V lub 1000V). Pamiętaj, aby nigdy nie zaczynać od niższego zakresu, ponieważ może to uszkodzić multimetr lub doprowadzić do niebezpiecznego przeciążenia.
Gdy wszystko jest już gotowe, możesz przystąpić do samego pomiaru.
Pomiar napięcia 400V krok po kroku
Wykonanie pomiaru napięcia 400V wymaga metodycznego podejścia i ścisłego przestrzegania procedur. Każdy krok ma znaczenie.
Identyfikacja punktów pomiarowych
Przed dotknięciem sondami do instalacji, dokładnie zidentyfikuj punkty pomiarowe, aby uniknąć błędów. Fazy (L1, L2, L3) są zazwyczaj oznaczone kolorami (np. brązowy, czarny, szary) lub numerami. Przewód neutralny (N) to zazwyczaj kolor niebieski, natomiast przewód ochronny (PE) jest żółto-zielony. Pamiętaj, że przewodu ochronnego nigdy nie używasz do pomiarów napięciowych!
Pomiary międzyfazowe (L-L)
Pomiar napięcia międzyfazowego to podstawowy sposób, aby sprawdzić obecność napięcia 400V. Wykonaj go starannie, przestrzegając poniższych kroków:
- Przygotowanie: Upewnij się, że multimetr jest ustawiony na V~ i odpowiedni zakres. Załóż wszystkie ŚOI. To niezbędne dla Twojego bezpieczeństwa.
- Pozycjonowanie: Przyjmij stabilną pozycję. Jeśli to możliwe, zastosuj zasadę jednej ręki, trzymając jedną sondę, a drugą rękę trzymając z dala od obwodu. Unikaj kontaktu z uziemionymi elementami – to może być niebezpieczne.
- Pomiar: Przyłóż końcówkę jednej sondy do fazy L1. Ostrożnie przyłóż końcówkę drugiej sondy do fazy L2. Odczytaj wynik – powinien wynosić około 400V AC. Powtórz pomiar dla pozostałych par faz: L2-L3 i L3-L1. Wszystkie odczyty powinny być zbliżone, co potwierdzi prawidłowe działanie instalacji.
Pomiary fazowo-neutralne (L-N)
Jeśli obwód posiada przewód neutralny, możesz również zmierzyć napięcie fazowo-neutralne, co dostarczy dodatkowych informacji o instalacji. Postępuj podobnie jak przy pomiarach międzyfazowych:
- Przygotowanie: Multimetr nadal powinien być ustawiony na V~ i odpowiedni zakres. Twoje ŚOI są oczywiście na miejscu.
- Pomiar: Przyłóż końcówkę jednej sondy do fazy L1, a następnie ostrożnie przyłóż końcówkę drugiej sondy do przewodu neutralnego (N). Odczytaj wynik – powinien wynosić około 230V AC. Powtórz pomiar dla pozostałych faz: L2-N i L3-N. Wszystkie odczyty powinny być zbliżone.
Bezpieczne odłączenie sond
Po zakończeniu pomiarów, równie ważne jest bezpieczne odłączenie sond. Pamiętaj o tych krokach:
- Odłącz sondy od obwodu: Zawsze najpierw odłącz sondę od punktu o wyższym potencjale (np. fazy), a następnie od punktu o niższym potencjale (np. neutralnego). To minimalizuje ryzyko.
- Odłącz sondy od multimetru: Zrób to spokojnie i metodycznie, bez pośpiechu.
- Wyłącz multimetr: Przełącz multimetr w pozycję OFF, aby oszczędzać baterię i uniknąć przypadkowych pomiarów w przyszłości.
Pamiętaj, aby zawsze wykonywać pomiary w logicznej kolejności: najpierw międzyfazowe, potem fazowo-neutralne. Taka sekwencja pozwala na szybką diagnostykę i weryfikację poprawności instalacji.
Aby zapewnić swoje bezpieczeństwo i dokładność pomiarów, unikaj typowych błędów, które mogą się zdarzyć nawet doświadczonym osobom.
Typowe błędy i jak ich unikać
Nawet doświadczeni elektrycy mogą popełnić błędy, zwłaszcza pracując pod presją. Świadomość najczęstszych pułapek jest fundamentalna dla Twojego bezpieczeństwa.
Niewłaściwy multimetr lub zakres
Jednym z najczęstszych i najgroźniejszych błędów, jakie możesz popełnić, jest użycie multimetru o zbyt niskiej kategorii bezpieczeństwa (np. CAT II) do pomiarów 400V. Takie urządzenie nie jest zaprojektowane do wytrzymywania przepięć występujących w instalacjach przemysłowych i może ulec awarii, stwarzając zagrożenie dla użytkownika. Podobnie, ustawienie multimetru na zbyt niski zakres pomiarowy (np. 200V AC) przy próbie pomiaru 400V może przeciążyć i uszkodzić miernik, a nawet spowodować jego eksplozję.
Pamiętaj: Zawsze weryfikuj kategorię CAT multimetru i jego sond. To nie jest sugestia, to bezwzględny wymóg bezpieczeństwa.
Błędy w podłączeniu i technice
Inne błędy, które często się zdarzają, dotyczą uszkodzonych sond lub izolacji – przetarte przewody czy pęknięcia stanowią bezpośrednie zagrożenie porażeniem. Regularna kontrola stanu technicznego sprzętu jest tu niezbędna. Pamiętaj też, aby nigdy nie dotykać metalowych części obwodu. Brak ŚOI lub nieostrożność może prowadzić do przypadkowego dotknięcia nieizolowanych elementów, co skutkuje porażeniem. Częstym błędem jest również pomylenie funkcji na multimetrze i próba pomiaru napięcia w trybie pomiaru prądu (przez podłączenie szeregowo), co może spowodować zwarcie, uszkodzenie multimetru, a nawet łuk elektryczny. Zawsze dwukrotnie sprawdź ustawienie pokrętła i podłączenie sond. Oczywiście, pomijanie rękawic izolacyjnych, okularów ochronnych czy odpowiedniego obuwia to proszenie się o wypadek. Na koniec, unikaj pracy w pośpiechu lub stresie – to prowadzi do nieuwagi i zwiększa ryzyko błędów. Zawsze poświęć odpowiednią ilość czasu na przygotowanie i wykonanie pomiaru, pracując w spokojnym i skupionym trybie.
Często zadawane pytania (FAQ)
Czy multimetr CAT II wystarczy do 400V?
Absolutnie nie. Multimetr CAT II jest przeznaczony do pomiarów w gniazdkach sieciowych i urządzeniach domowych (do 230V). Do pomiarów 400V w instalacjach trójfazowych potrzebujesz multimetru klasy co najmniej CAT III 600V, a najlepiej CAT IV 600V lub CAT III 1000V, ze względu na ryzyko przepięć i większą energię zwarcia.
Jak sprawdzić, czy sondy są sprawne?
Sprawność sond sprawdzisz, ustawiając multimetr na pomiar ciągłości (brzęczyk lub rezystancja). Złącz końcówki sond ze sobą – miernik powinien wydać sygnał dźwiękowy lub wskazać bardzo niską rezystancję (bliską 0 Ω). Dodatkowo, dokładnie obejrzyj izolację przewodów i samych sond, szukając wszelkich uszkodzeń mechanicznych, przetarć czy pęknięć.
Co zrobić, gdy multimetr nie pokazuje napięcia?
Najpierw sprawdź, czy multimetr jest poprawnie ustawiony (funkcja V~, odpowiedni zakres, sondy w gniazdach COM i VΩmA). Następnie upewnij się, że bateria jest naładowana. Jeśli problem nadal występuje, sprawdź ciągłość przewodów pomiarowych. Gdy multimetr działa poprawnie na innym, znanym źródle napięcia (np. gniazdko 230V), problem może leżeć w samym obwodzie, który mierzysz (brak napięcia, uszkodzone połączenie).
Czy mogę mierzyć prąd 400V multimetrem?
Teoretycznie tak, ale jest to bardzo ryzykowne i zazwyczaj niezalecane. Pomiar prądu multimetrem wymaga wpięcia go szeregowo w obwód, co wiąże się z przerwaniem obwodu i bezpośrednim kontaktem z wysokim napięciem. Zamiast tego, do pomiaru prądu w instalacjach 400V używaj cęgów prądowych (miernika cęgowego). To znacznie bezpieczniejsza metoda, ponieważ nie wymaga przerywania obwodu ani bezpośredniego kontaktu z przewodami pod napięciem.
