Domofon to nieodłączny element każdego bloku mieszkalnego, zapewniający bezpieczeństwo i ułatwiający komunikację. Zrozumienie jego mechanizmów pozwala na lepsze korzystanie z systemu i szybsze zidentyfikowanie ewentualnych usterek. Ten przewodnik krok po kroku wyjaśnia działanie instalacji domofonowej, od podstawowych komponentów po zaawansowane funkcje, ukazując, jak te codzienne rozwiązania ułatwiają nam życie.
Systemy domofonowe: analog czy cyfra?
Aby prawidłowo ocenić istniejącą instalację, warto poznać fundamentalne różnice w działaniu systemów domofonowych i sposobie przesyłania sygnałów.
Działanie systemów analogowych
Systemy analogowe to starsze, ale wciąż powszechnie spotykane rozwiązania, często określane jako systemy N+X. Liczba „N” oznacza przewody wspólne, takie jak masa czy zasilanie, natomiast „X” odnosi się do liczby przewodów wywołania, gdzie każdy unifon ma swój dedykowany przewód. Na przykład, system 4+N zazwyczaj wykorzystuje cztery przewody wspólne (masa, słuchawka, mikrofon, zasilanie) oraz dodatkowy przewód dla każdego numeru mieszkania, służący do sygnalizacji wywołania. Sygnały audio i sterujące są przesyłane w postaci analogowych zmian napięcia.
Działanie systemów cyfrowych
Systemy cyfrowe to nowocześniejsze podejście, oparte na transmisji danych w formie pakietów cyfrowych, zazwyczaj przez zaledwie dwa przewody. Dzięki temu każdy unifon lub wideodomofon w systemie otrzymuje unikalny adres cyfrowy. Centrala domofonowa, po odebraniu sygnału wywołania, przesyła go cyfrowo do konkretnego urządzenia, które rozpoznaje swój adres. To znacznie upraszcza instalację i umożliwia łatwiejsze skalowanie systemu, a także integrację z innymi technologiami.
Różnice w okablowaniu i ich wpływ
Najbardziej widoczną różnicą między systemami analogowymi a cyfrowymi jest właśnie okablowanie. Systemy analogowe wymagają znacznie większej liczby przewodów, co bywa problematyczne przy modernizacji starych budynków, gdzie często brakuje miejsca w istniejących peszlach. Systemy cyfrowe, wykorzystując zazwyczaj tylko dwie żyły, są znacznie łatwiejsze w instalacji i rozbudowie. Poniższa tabela przedstawia kluczowe różnice:
| Cecha | System analogowy (np. 4+N) | System cyfrowy (np. 2-żyłowy) |
| Liczba przewodów | Duża (4+N, 6+N, gdzie N to liczba mieszkań) | Niska (zazwyczaj 2 przewody) |
| Transmisja sygnału | Analogowe zmiany napięcia | Cyfrowe pakiety danych |
| Adresowanie | Dedykowany przewód wywołania dla każdego mieszkania | Unikalny adres cyfrowy dla każdego urządzenia |
| Złożoność instalacji | Większa, trudniejsza w diagnostyce i rozbudowie | Mniejsza, łatwiejsza w instalacji i rozbudowie |
| Odporność na zakłócenia | Niższa, podatny na szumy i spadki napięcia | Wyższa, sygnał cyfrowy jest bardziej odporny na zakłócenia |
Wiele problemów ze starymi domofonami analogowymi wynika z degradacji izolacji przewodów lub korozji na styku wielu żył. Przy modernizacji warto rozważyć przejście na system cyfrowy, co znacząco obniża koszty przyszłych serwisów i zwiększa niezawodność.
Niezależnie od wybranego systemu, sygnał musi przebyć określoną drogę, aby połączyć mieszkańców z gośćmi.
Ścieżka sygnału: od kasetki do unifonu
Zrozumienie, jak sygnał przemieszcza się przez instalację domofonową, jest kluczowe dla efektywnego użytkowania i szybkiej identyfikacji potencjalnych usterek. Cały proces, od naciśnięcia przycisku do otwarcia drzwi, to skomplikowana sekwencja zdarzeń elektrycznych i elektronicznych.
Wywołanie i komunikacja głosowa

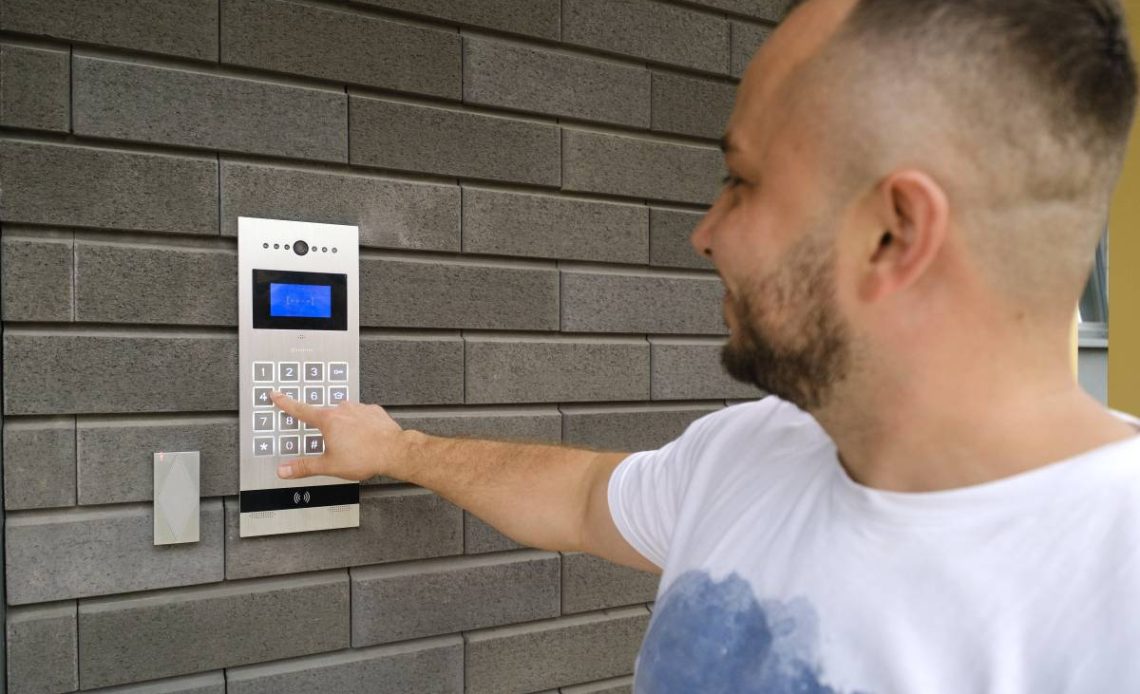

Kiedy gość naciska przycisk wywołania na kasetce zewnętrznej (panelu bramowym), inicjuje to szereg zdarzeń. W systemach analogowych sygnał elektryczny jest przesyłany dedykowanym przewodem do konkretnego unifonu, powodując jego dzwonienie. W systemach cyfrowych naciśnięcie przycisku generuje pakiet danych zawierający adres mieszkania, który jest przesyłany magistralą do wszystkich urządzeń, a następnie rozpoznawany przez docelowy unifon. Po podniesieniu słuchawki przez mieszkańca aktywowany jest obwód audio, umożliwiający dwukierunkową komunikację głosową między mikrofonem i głośnikiem w kasetce a mikrofonem i słuchawką w unifonie, co warto połączyć z metodami izolacji dźwiękowej w mieszkaniu.
Transmisja obrazu (videodomofony)
W przypadku videodomofonów proces jest rozszerzony o transmisję obrazu. Po naciśnięciu przycisku na kasetce aktywowana jest minikamera zainstalowana w panelu zewnętrznym. Obraz z kamery jest przesyłany do wideounifonu mieszkańca. W systemach analogowych często wymaga to oddzielnego przewodu koncentrycznego lub skrętki w przypadku nowszych rozwiązań, natomiast w systemach cyfrowych dane wideo są multipleksowane i przesyłane tą samą dwużyłową magistralą, co sygnały audio i sterujące. Obraz pojawia się na ekranie wideounifonu, pozwalając na wizualną identyfikację gościa.
Aktywacja otwarcia drzwi
Kiedy mieszkaniec zdecyduje się wpuścić gościa, naciska przycisk otwarcia drzwi na swoim unifonie. Ten impuls elektryczny (lub sygnał cyfrowy) jest przesyłany do centrali domofonowej lub bezpośrednio do zasilacza, który stanowi serce systemu. Zasilacz, oprócz dostarczania energii do wszystkich komponentów, steruje elektrozaczepem (zamkiem elektromagnetycznym) w drzwiach wejściowych. Po otrzymaniu sygnału, zasilacz na krótki czas (zazwyczaj 1-3 sekundy) dostarcza prąd o odpowiednim napięciu (np. 12V AC lub DC) do elektrozaczepu, powodując jego zwolnienie i umożliwiając otwarcie drzwi.
Zwróć uwagę, że niewłaściwy dobór zasilacza lub jego uszkodzenie to jedna z najczęstszych przyczyn problemów z otwieraniem drzwi. Zbyt niskie napięcie lub prąd mogą sprawić, że elektrozaczep nie zwolni blokady, nawet jeśli usłyszysz delikatne „cyknięcie”.
Aby sygnał mógł płynnie przepływać, prawidłowe podłączenie każdego elementu, zwłaszcza unifonu, ma kluczowe znaczenie.
Podłączenie unifonu i kompatybilność
Prawidłowe podłączenie unifonu jest niezwykle ważne dla funkcjonowania całego systemu domofonowego. Brak uniwersalnych standardów wśród producentów często prowadzi do wyzwań związanych z kompatybilnością, co wymaga precyzyjnej identyfikacji przewodów i zrozumienia specyfiki danego systemu.
Identyfikacja przewodów w unifonie
W typowym unifonie analogowym znajdziesz kilka kluczowych zacisków, do których podłącza się przewody z instalacji. Ich funkcje są dość standardowe, choć oznaczenia mogą się różnić:
- Masa (GND): Przewód wspólny, referencyjny dla pozostałych sygnałów. Oznaczany jako „0”, „COM”, „M”.
- Słuchawka (Rx): Przewód, którym sygnał audio z kasetki trafia do słuchawki unifonu. Oznaczany jako „S”, „AUDIO IN”, „2”.
- Mikrofon (Tx): Przewód, którym sygnał audio z mikrofonu unifonu trafia do kasetki. Oznaczany jako „M”, „AUDIO OUT”, „1”.
- Wywołanie (CALL): Przewód, którym sygnał wywołania z kasetki trafia do dzwonka unifonu. Oznaczany jako „R”, „RING”, „3”.
- Otwieranie (OPEN): Przewód odpowiedzialny za sterowanie elektrozaczepem. Po naciśnięciu przycisku zwiera obwód lub wysyła impuls. Oznaczany jako „Z”, „LOCK”, „4”.
Często zdarza się, że instalatorzy używają różnych kolorów przewodów, co dodatkowo komplikuje identyfikację bez schematu. W takiej sytuacji, najlepszym sposobem jest sprawdzenie podłączenia w innym, działającym unifonie w bloku lub użycie multimetru do identyfikacji napięć i ciągłości obwodów.
Standardy producentów a działanie systemu
Rynek domofonów jest zdominowany przez kilku producentów, takich jak Urmet, Cyfral, Elfon czy Laskomex, a każdy z nich ma własne standardy okablowania i protokoły komunikacji, szczególnie w systemach analogowych. To, co dla jednego producenta jest przewodem masy, dla innego może być przewodem wywołania. Ta różnorodność oznacza, że unifon jednego producenta zazwyczaj nie będzie działał poprawnie z centralą innego, chyba że jest to unifon „uniwersalny” wyposażony w przełączniki konfiguracyjne. W systemach cyfrowych problem jest mniej widoczny, gdyż większość systemów 2-żyłowych działa na podobnej zasadzie, ale i tu mogą występować różnice w protokołach adresowania.
Wyzwania kompatybilności
Głównym wyzwaniem kompatybilności jest zapewnienie, że unifon jest zgodny z centralą domofonową bloku. Podłączenie niekompatybilnego unifonu może prowadzić do szeregu problemów, od braku dźwięku, przez ciągłe dzwonienie, po niemożność otwarcia drzwi. W systemach analogowych nawet minimalne różnice w napięciach czy impedancji mogą zakłócić działanie.
Przed zakupem nowego unifonu zawsze sprawdź, jaki system domofonowy jest zainstalowany w bloku (analogowy czy cyfrowy) i w miarę możliwości poznaj producenta centrali. To pozwoli uniknąć frustracji i niepotrzebnych kosztów wymiany.
Poza podstawową funkcjonalnością, nowoczesne domofony oferują szereg dodatkowych opcji, które również mają swoje mechanizmy działania.
Typowe problemy i podstawy diagnostyki
Nawet najbardziej zaawansowane systemy domofonowe mogą ulegać awariom. Zrozumienie najczęstszych problemów i ich potencjalnych przyczyn to pierwszy krok do efektywnej diagnostyki, która często pozwala uniknąć kosztownej interwencji serwisowej.
Brak dźwięku lub rozmowy
Brak możliwości komunikacji głosowej lub brak dźwięku dzwonka to jeden z najczęstszych problemów. Może być spowodowany uszkodzeniem słuchawki, mikrofonu lub głośnika w unifonie, a także przerwą w okablowaniu audio lub masy na trasie od unifonu do centrali. Niewystarczające napięcie na linii audio lub awaria modułu audio w centrali domofonowej również mogą być przyczyną. Nie zapominajmy o uszkodzeniu mikrofonu lub głośnika w kasetce zewnętrznej.
Problem z otwieraniem drzwi
Brak reakcji na przycisk otwarcia drzwi to frustrujący problem, często wskazujący na konkretne usterki. Może to być uszkodzony przycisk w unifonie, który nie zwiera obwodu lub nie wysyła sygnału. Inne przyczyny to przerwa w okablowaniu sterującym elektrozaczepem, awaria mechaniczna lub elektryczna samego zamka, a także problem z zasilaniem – zasilacz może nie dostarczać odpowiedniego prądu lub napięcia do elektrozaczepu. Uszkodzenie modułu sterującego elektrozaczepem w centrali to kolejna możliwa usterka.
Brak obrazu w wideodomofonie
W przypadku wideodomofonów, brak obrazu przy działającym dźwięku wskazuje na problem z torami wideo. Przyczyną może być awaria kamery w panelu zewnętrznym lub uszkodzony wideounifon, mający problem z wyświetlaczem lub modułem odbioru wideo. Przerwa w okablowaniu wideo, na przykład uszkodzenie przewodu koncentrycznego lub pary w skrętce, również często odpowiada za ten problem. Niewystarczające zasilanie dla kamery lub wideounifonu to kolejna możliwa przyczyna.
Zanim wezwiesz serwis, sprawdź najprostsze rzeczy: upewnij się, że unifon jest prawidłowo zawieszony (niektóre mają czujniki odkładania słuchawki), sprawdź, czy przewody nie są luźne na zaciskach i czy nikt nie wyłączył zasilania w mieszkaniu. Często to drobiazgi, które można naprawić samodzielnie.
Często zadawane pytania (FAQ)
Czy każdy unifon pasuje do bloku?
Nie, zdecydowanie nie każdy unifon będzie pasować. Kompatybilność zależy od typu systemu domofonowego zainstalowanego w bloku (analogowy lub cyfrowy) oraz od standardu producenta centrali. Unifony analogowe od różnych producentów często mają inne schematy podłączeń i protokoły. W systemach cyfrowych natomiast wymagane są unifony obsługujące konkretny protokół cyfrowy i adresowanie.
Gdzie najczęściej jest zasilacz domofonu?
Zasilacz domofonu zazwyczaj znajduje się w miejscu łatwo dostępnym dla konserwatorów, ale jednocześnie zabezpieczonym przed nieuprawnionym dostępem. Najczęściej znajdziesz go w szafkach elektrycznych na klatkach schodowych, w piwnicy bloku, w pomieszczeniu gospodarczym lub tuż obok głównego panelu domofonowego przy wejściu.
Jak działa otwieranie drzwi kodem?
Otwieranie drzwi kodem polega na wprowadzeniu ustalonego ciągu cyfr na klawiaturze numerycznej w panelu zewnętrznym. Klawiatura przesyła ten kod do centrali domofonowej. Jeśli wprowadzony kod jest zgodny z zaprogramowanym, centrala wysyła krótki impuls elektryczny do elektrozaczepu, powodując jego zwolnienie i otwarcie drzwi na kilka sekund.
