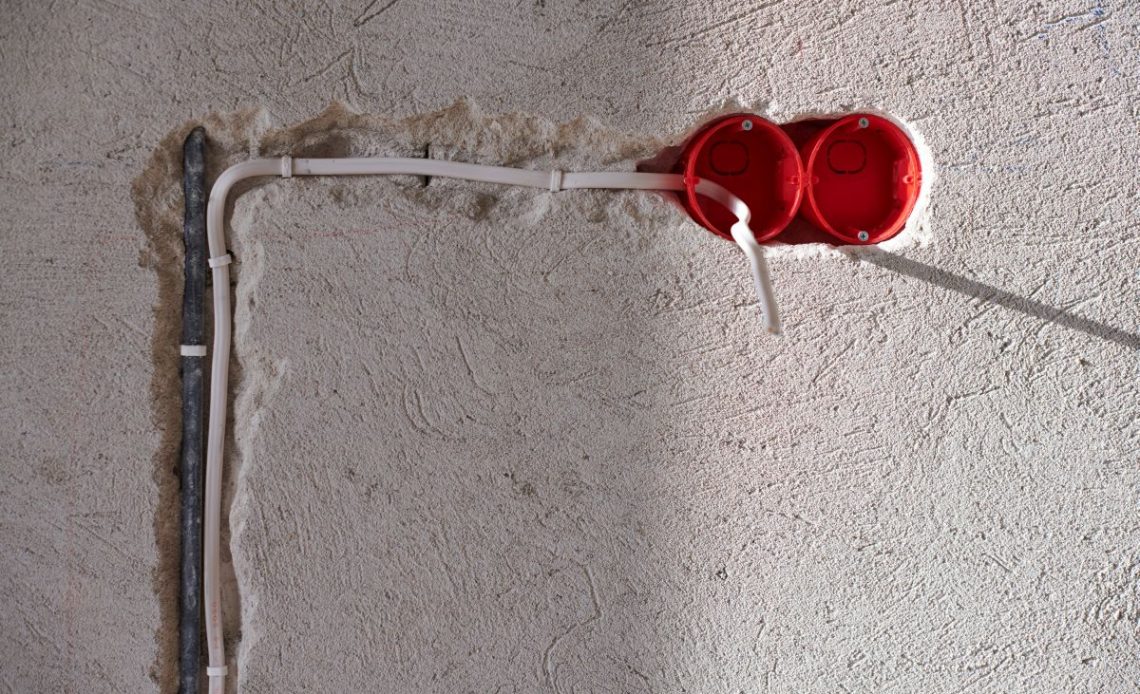

Kabel w ścianie – jak go skutecznie zlokalizować?

Rozpoczynając remont, wiercenie otworów pod półki czy wieszanie obrazów, często zastanawiasz się: gdzie przebiega ukryta instalacja elektryczna? Niezależnie od Twojego doświadczenia w domowych naprawach, umiejętność bezpiecznego i precyzyjnego namierzenia przewodów w ścianie jest niezbędna. Ten przewodnik pomoże Ci uniknąć kosztownych błędów, zapewniając spokój ducha i bezpieczeństwo podczas wszelkich prac.

Dlaczego lokalizacja kabli jest ważna?

Ignorowanie przebiegu instalacji elektrycznej w ścianach to prosta droga do poważnych problemów. Uszkodzenie kabla podczas wiercenia czy kucia może skutkować nie tylko przerwaniem dostawy prądu, ale przede wszystkim stwarza realne zagrożenie dla zdrowia i życia.

Bezpieczeństwo przede wszystkim

Porażenie prądem to jeden z najgroźniejszych wypadków, do jakich może dojść w trakcie prac remontowych. Nawet chwilowy kontakt z przewodem pod napięciem może prowadzić do poważnych obrażeń, a w skrajnych przypadkach nawet śmierci. Uszkodzona instalacja to potencjalne źródło pożaru, zwłaszcza gdy dojdzie do zwarcia lub przegrzania izolacji. Dlatego dokładne położenie kabli, ma kluczowe znaczenie dla Twojego bezpieczeństwa i bezpieczeństwa domowników.

⚠️ Uwaga: Praca „na ślepo” bez wiedzy o układzie instalacji to proszenie się o kłopoty. Zawsze zakładaj, że za ścianą kryją się przewody, dopóki nie upewnisz się inaczej.

Uniknij kosztownych napraw

Uszkodzenie kabla to nie tylko ryzyko porażenia, ale także konieczność kosztownych napraw. Wiercenie w przewodzie zazwyczaj oznacza kucie ściany, wymianę uszkodzonego odcinka, a następnie szpachlowanie i malowanie. Gdy instalacja znajduje się pod płytkami ceramicznymi lub drogimi panelami, koszty te mogą wzrosnąć wielokrotnie. Zdecydowanie łatwiej i taniej jest poświęcić kilka minut na lokalizację kabla, niż później mierzyć się z tygodniami remontu i nieprzewidzianymi wydatkami rzędu kilkuset, a nawet kilku tysięcy złotych.

Skoro już wiesz, dlaczego lokalizacja kabli jest tak ważna, przyjrzyjmy się sytuacjom, w których ta wiedza okaże się niezbędna.

Kiedy szukać kabli w ścianie?

Potrzeba zlokalizowania kabli w ścianie pojawia się w wielu sytuacjach, zarówno podczas planowanych prac remontowych, jak i w przypadku nieoczekiwanych awarii. Zrozumienie tych scenariuszy pozwala lepiej przygotować się do działania.

Prace remontowe i wykończeniowe

To najczęstszy powód, dla którego sięgasz po wykrywacz kabli. Przed przystąpieniem do jakichkolwiek prac ingerujących w strukturę ściany, koniecznie zlokalizuj przewody. Dotyczy to między innymi:

• Wiercenia otworów pod obrazy, lustra, półki czy karnisze.
• Montażu telewizora na ścianie lub innych ciężkich elementów.
• Kucia ścian w celu poszerzenia otworów drzwiowych, instalacji nowych rur czy prowadzenia nowych przewodów.
• Planowania nowych punktów elektrycznych, gniazdek, włączników czy oświetlenia, aby uniknąć kolizji z istniejącą instalacją.
• Wieszania szafek kuchennych lub innych mebli wymagających solidnego mocowania.

Awaria instalacji elektrycznej

Lokalizacja kabli jest również niezbędna, gdy dochodzi do awarii. Jeśli nagle przestaje działać gniazdko, światło lub cały obwód, a bezpieczniki są sprawne, prawdopodobnie doszło do uszkodzenia przewodu. W takiej sytuacji precyzyjne namierzenie miejsca awarii (np. przerwy w obwodzie, zwarcia) pozwala na punktowe usunięcie usterki bez konieczności rozkuwania całej ściany. To oszczędność czasu i pieniędzy.

Niezależnie od powodu, zawsze przygotuj się i zastosuj odpowiednie metody.

Bezpieczeństwo: zawsze odłącz zasilanie!

Zanim pomyślisz o jakimkolwiek narzędziu czy metodzie lokalizacji kabli, zadbaj o swoje bezpieczeństwo. To absolutny priorytet, którego nigdy nie możesz pominąć.

Krok pierwszy: wyłączenie prądu

Zawsze, ale to zawsze, pierwszym krokiem przed rozpoczęciem jakichkolwiek prac w pobliżu potencjalnych instalacji elektrycznych jest odłączenie zasilania. Nie ufaj intuicji ani szczęściu. Prąd jest niewidzialny i bezlitosny. Wyłącz odpowiedni bezpiecznik w rozdzielnicy, a w przypadku wątpliwości – główny wyłącznik prądu dla całego obiektu. Lepiej wyłączyć prąd w całym domu na kilka minut, niż ryzykować porażenie.

Weryfikacja braku napięcia

Samo wyłączenie bezpiecznika to nie wszystko. Musisz upewnić się, że w miejscu, w którym planujesz pracować, faktycznie nie ma napięcia. Do tego celu przydadzą Ci się proste narzędzia:

• Próbnik napięcia (neonowy lub elektroniczny): Włóż go do gniazdka, które znajdowało się na wyłączonym obwodzie, lub dotknij nim przewodu (jeśli jest odkryty). Brak reakcji (świecenia, sygnału dźwiękowego) świadczy o braku napięcia.
• Multimetr: Ustaw multimetr na pomiar napięcia zmiennego (AC) i przyłóż sondy do styków gniazdka lub do końcówek przewodów, co pozwoli Ci bezpiecznie użyć multimetru przy 400V. Odczyt bliski zeru potwierdza bezpieczeństwo.

Pamiętaj: Przed każdym działaniem, które może naruszyć ścianę, wykonaj podwójną weryfikację braku napięcia. To zasada, której trzymaj się zawsze, aby uniknąć niebezpiecznych sytuacji.

Po zapewnieniu bezpieczeństwa, możemy przejść do praktycznych technik namierzania przewodów.

Tradycyjne metody lokalizacji kabli

Zanim sięgniesz po zaawansowaną elektronikę, wykorzystaj proste, często zaskakująco skuteczne metody, które nie wymagają specjalistycznego sprzętu. Często to właśnie one stanowią punkt wyjścia do dalszych działań.

Obserwacja i logika instalacji

Większość instalacji elektrycznych, zwłaszcza tych nowszych, układa się według pewnych standardów i logiki.

• Punkty odniesienia: Kable biegną zazwyczaj pionowo od gniazdek i włączników do puszek rozgałęźnych, a następnie poziomo wzdłuż ścian. Szukaj widocznych punktów, takich jak gniazdka, włączniki światła, puszki elektryczne czy skrzynki rozdzielcze.
• Standardowe odległości: Przewody często prowadzi się w stałych odległościach od krawędzi ścian (np. 15-30 cm od narożników), ościeżnic drzwi i okien, a także na właściwej wysokości gniazdek od podłogi (np. 30 cm dla gniazdek, 110 cm dla włączników).
• Trasy: Kable zazwyczaj biegną w liniach prostych – pionowo lub poziomo. Bardzo rzadko spotyka się przewody prowadzone po skosie, choć w starych instalacjach, zwłaszcza tych „samoróbkowych”, wszystko jest możliwe. Zwróć uwagę również na sufit i podłogę – przewody mogą tam biec, zwłaszcza w przypadku oświetlenia sufitowego czy gniazdek podłogowych. Zawsze wizualizuj sobie najprostszą i najbardziej logiczną drogę, jaką kabel mógłby pokonać od punktu A do punktu B. Często to wystarczy, by z dużą dozą prawdopodobieństwa określić jego położenie.

Opukiwanie ściany i nasłuchiwanie

Ta metoda, choć nieco archaiczna, bywa pomocna, zwłaszcza w przypadku kabli ułożonych w bruzdach i zatynkowanych.

• Technika: Delikatnie opukuj ścianę palcem, małym młotkiem lub innym twardym przedmiotem, nasłuchując zmian w dźwięku.
• Interpretacja: W miejscach, gdzie pod tynkiem znajduje się pusta przestrzeń (np. bruzda na kabel) lub materiał o innej gęstości, dźwięk może być bardziej głuchy lub pusty. Tam, gdzie tynk jest bezpośrednio na murze, dźwięk będzie bardziej zwarty i jednolity. Pamiętaj jednak, że skuteczność tej metody jest ograniczona. Zależy od grubości tynku, materiału ściany oraz głębokości ułożenia kabla. W przypadku grubych warstw tynku lub płyt kartonowo-gipsowych, metoda ta jest mało efektywna.

Gdy proste metody nie wystarczają lub potrzebna jest większa precyzja, z pomocą przychodzą specjalistyczne narzędzia.

Wykrywacze kabli: przegląd i działanie

Nowoczesne wykrywacze kabli to nieocenione narzędzia, które znacznie zwiększają bezpieczeństwo i precyzję Twoich prac. Na rynku znajdziesz wiele typów urządzeń, różniących się zasadą działania i możliwościami.

Podstawowe detektory i próbniki

Na początek przyjrzyjmy się podstawowym detektorom i próbnikom:

• Bezkontaktowe próbniki napięcia (długopisy elektryczne): To najprostsze i najtańsze urządzenia. Wykrywają pole elektromagnetyczne emitowane przez przewody pod napięciem, sygnalizując ich obecność dźwiękiem lub światłem LED. Są tanie, łatwe w użyciu i szybko identyfikują przewody pod napięciem. Pamiętaj jednak, że wykrywają tylko przewody pod napięciem, oferują niską precyzję w lokalizacji i są podatne na zakłócenia.
• Wykrywacze profili (stud findery) z funkcją detekcji przewodów pod napięciem: Pierwotnie służyły do lokalizacji drewnianych i metalowych profili za płytami gipsowo-kartonowymi. Wiele modeli posiada dodatkową funkcję wykrywania przewodów pod napięciem.

Uniwersalne wykrywacze instalacji

Uniwersalne wykrywacze instalacji to bardziej zaawansowane urządzenia, które potrafią wykrywać różnorodne materiały i obiekty ukryte w ścianach. Działają na zasadzie pomiaru zmian w polu elektromagnetycznym lub gęstości materiału, wykorzystując czujniki pojemnościowe lub indukcyjne. Czujnik pojemnościowy mierzy zmiany pojemności dielektrycznej materiału (np. powietrze, drewno, metal), natomiast czujnik indukcyjny reaguje na obecność metali. Dzięki temu wykrywają zarówno przewody pod napięciem (na podstawie pola elektromagnetycznego), jak i przewody bez napięcia (jeśli są metalowe), rury metalowe i plastikowe, profile drewniane i metalowe, a nawet zbrojenia w betonie. Są idealne dla majsterkowiczów i drobnych prac remontowych, oferując dobrą równowagę między ceną a funkcjonalnością.

Profesjonalne lokalizatory i TDR

Dla bardziej wymagających zastosowań, zwłaszcza w przypadku skomplikowanych instalacji lub lokalizacji awarii, potrzebujesz bardziej zaawansowanych urządzeń.

Typ urządzenia	Zasada działania	Co wykrywa	Główne zastosowanie	Głębokość detekcji (orientacyjnie)
Lokalizator indukcyjny (nadajnik + odbiornik)	Nadajnik generuje sygnał w kablu, odbiornik go namierza.	Przewody pod napięciem i bez napięcia, w rurkach, w ścianach, pod ziemią.	Precyzyjne trasowanie kabli, lokalizacja bezpieczników, wykrywanie przerw.	Do 50-100 cm
Kamera termowizyjna	Wykrywa różnice temperatur na powierzchni.	Kable pod obciążeniem (nagrzewające się), zwarcia, przeciążenia.	Szybka lokalizacja aktywnych obwodów, diagnostyka przegrzewających się punktów.	Powierzchnia ściany
Reflektometr TDR (Time Domain Reflectometry)	Wysyła impuls elektryczny i analizuje jego odbicia.	Przerwy, zwarcia, uszkodzenia izolacji w kablach.	Precyzyjna lokalizacja uszkodzeń kabli, pomiar długości kabli.	Zależy od długości kabla, precyzja do kilku cm

Lokalizatory indukcyjne (nadajnik + odbiornik): Składają się z nadajnika, który podłącza się do obwodu elektrycznego (lub bezpośrednio do kabla), i odbiornika, który wykrywa emitowany sygnał. Nadajnik generuje sygnał o określonej częstotliwości, który jest następnie śledzony przez odbiornik. Pozwala to na bardzo precyzyjne trasowanie kabli, nawet tych bez napięcia, ukrytych głęboko w ścianie czy w rurkach. Są niezastąpione przy lokalizacji bezpieczników odpowiedzialnych za konkretne obwody.

Kamery termowizyjne: Wykrywają ciepło emitowane przez przewody elektryczne, gdy są pod obciążeniem. Jeśli kabel jest używany i płynie przez niego prąd, będzie generował niewielkie ciepło, które kamera jest w stanie uchwycić jako cieplejszy punkt na ścianie. Są szczególnie przydatne do szybkiego zlokalizowania aktywnych obwodów oraz wykrywania przegrzewających się punktów lub zwarć.

Reflektometry TDR: To zaawansowane urządzenia służące do lokalizacji uszkodzeń kabli. Wysyłają impuls elektryczny wzdłuż kabla i mierzą czas powrotu odbicia. Zmiany w impedancji kabla (spowodowane zwarciem, przerwą, uszkodzeniem izolacji) generują odbicia, które TDR interpretuje, podając dokładną odległość do miejsca uszkodzenia.

Samo posiadanie narzędzia to nie wszystko; ważna jest również umiejętność jego prawidłowego użycia.

Prawidłowe użycie wykrywaczy kabli

Nawet najlepsze urządzenie nie spełni swojej roli, jeśli nie będzie używane prawidłowo. Precyzja lokalizacji kabli zależy w dużej mierze od techniki skanowania i umiejętności interpretacji sygnałów.

Kalibracja i technika skanowania

1. Kalibracja: Większość wykrywaczy wymaga kalibracji przed użyciem. Zazwyczaj polega to na przyłożeniu urządzenia do ściany w miejscu, gdzie na pewno nie ma żadnych instalacji (np. z dala od gniazdek), i naciśnięciu przycisku kalibracji. Urządzenie „uczy się” w ten sposób materiału ściany i dostosowuje czułość. Pamiętaj, że pominięcie tego kroku często prowadzi do błędnych odczytów.
2. Powolny ruch: Skanuj ścianę bardzo powoli i równomiernie. Zbyt szybkie przesuwanie urządzenia może spowodować pominięcie kabla lub błędne odczyty.
3. Bez dotykania ściany (lub delikatnie): Wiele wykrywaczy działa najlepiej, gdy są trzymane tuż nad powierzchnią ściany, bez bezpośredniego dotykania jej. Niektóre modele wymagają delikatnego dociśnięcia. Zawsze sprawdź instrukcję producenta.
4. Skanowanie krzyżowe: Zawsze skanuj obszar w różnych kierunkach – pionowo, poziomo, a nawet po przekątnej. Kabel może być ułożony pod nietypowym kątem, a skanowanie w wielu osiach zwiększa szansę na jego wykrycie i precyzyjne określenie trasy.
5. Oznaczenie punktów: Gdy wykrywacz zasygnalizuje obecność kabla, zaznacz ten punkt ołówkiem. Powtórz skanowanie wzdłuż linii, aby narysować całą trasę przewodu.

Nie ufaj jednemu odczytowi. Przesuń urządzenie nieco dalej, a następnie wróć do miejsca, gdzie sygnał był najsilniejszy. Potwierdzenie sygnału z obu stron zwiększa pewność lokalizacji.

Interpretacja sygnałów

Wykrywacze sygnalizują obecność kabli za pomocą:

• Sygnałów dźwiękowych: Zwykle im bliżej kabla, tym sygnał jest głośniejszy lub zmienia swoją tonację.
• Wskaźników wizualnych: Mogą to być diody LED (zmieniające kolor z zielonego na czerwony), paski na wyświetlaczu (wskazujące siłę sygnału), a w bardziej zaawansowanych modelach – graficzne reprezentacje położenia obiektu.
• Głębokość: Niektóre detektory podają również szacunkową głębokość, na jakiej znajduje się obiekt.

Ograniczenia i zakłócenia

Każde urządzenie ma swoje ograniczenia, o których warto pamiętać:

• Głębokość detekcji: Zazwyczaj wynosi od 2 do 10 cm, w zależności od modelu i materiału ściany. Głęboko osadzone kable mogą być trudne do wykrycia.
• Materiał ściany: Wykrywacze działają najlepiej w suchych ścianach. Wilgoć może zakłócać odczyty. Rodzaj materiału (cegła, beton, płyta GK) również wpływa na skuteczność.
• Grubość tynku: Bardzo gruby tynk może ograniczać zasięg detekcji.
• Zakłócenia: Metalowe elementy w ścianie (np. zbrojenie, profile stalowe), inne urządzenia elektryczne w pobliżu, a nawet telefony komórkowe mogą generować zakłócenia i prowadzić do fałszywych odczytów.

Lokalizacja kabli to jedno, ale co zrobić, gdy kabel jest uszkodzony i trzeba znaleźć precyzyjne miejsce awarii?

Lokalizacja uszkodzonych kabli

Gdy instalacja przestaje działać, a bezpieczniki są sprawne, prawdopodobnie doszło do uszkodzenia kabla. Znalezienie dokładnego miejsca awarii bez niszczenia dużej powierzchni ściany wymaga specjalistycznych metod.

Generator sygnału i odbiornik

W przypadku uszkodzeń, takich jak przerwa w obwodzie lub zwarcie, profesjonalne lokalizatory wykorzystujące generator sygnału i odbiornik są nieocenione.

• Zasada działania: Generator sygnału podłącza się do uszkodzonego obwodu (np. do gniazdka, które nie działa, lub bezpośrednio do końcówek kabla po odłączeniu zasilania). Nadajnik generuje charakterystyczny sygnał, który rozchodzi się w kablu.
• Lokalizacja: Odbiornik, przesuwany wzdłuż ściany, wykrywa ten sygnał. W miejscu przerwy w obwodzie sygnał nagle zanika, wskazując dokładne miejsce uszkodzenia. W przypadku zwarcia, sygnał może zmieniać swoje parametry lub być wykrywalny tylko do punktu zwarcia.
• Precyzja: Ta metoda pozwala na bardzo precyzyjne namierzenie miejsca awarii, często z dokładnością do kilku centymetrów, co minimalizuje zakres prac remontowych.

Reflektometr TDR

Reflektometry TDR (Time Domain Reflectometry) to najbardziej zaawansowane narzędzia do diagnostyki uszkodzeń kabli. Są szczególnie przydatne w przypadku dłuższych instalacji lub gdy inne metody zawodzą.

• Jak działa TDR: Urządzenie wysyła krótki impuls elektryczny wzdłuż kabla. Impuls ten rozchodzi się z określoną prędkością. Jeśli napotka na swojej drodze zmianę impedancji (np. przerwę w kablu, zwarcie, uszkodzenie izolacji, zgniecenie kabla, a nawet zmianę przekroju), część impulsu odbija się i wraca do reflektometru.
• Analiza sygnału: TDR mierzy czas, jaki upłynął od wysłania impulsu do powrotu odbicia. Znając prędkość propagacji sygnału w danym typie kabla, urządzenie precyzyjnie oblicza odległość do miejsca uszkodzenia. Wyświetla wykres, na którym widać „szczyty” lub „spadki” odpowiadające miejscom awarii.
• Zastosowanie: Reflektometry są niezastąpione do lokalizacji:
  • Przerw w kablu: Gdy obwód jest otwarty.
  • Zwarć: Gdy dwa przewody stykają się ze sobą.
  • Uszkodzeń izolacji: Gdy izolacja jest naruszona, co może prowadzić do upływu prądu i zwiększa ryzyko porażenia prądem.
  • Zmian impedancji: Pozwalają wykryć nawet drobne deformacje kabla, które mogą w przyszłości doprowadzić do awarii. W przypadku zwarć możesz również wykorzystać kamery termowizyjne (zwarcia często generują lokalne nagrzewanie) lub metody akustyczne (jeśli zwarcie jest na tyle silne, że generuje słyszalny dźwięk).

Często zadawane pytania (FAQ)

Czy wykrywacz działa przez płytki?

Tak, większość wykrywaczy kabli działa przez płytki ceramiczne, o ile nie są one zbyt grube, a warstwa kleju nie jest nadmiernie duża. Materiały niemetaliczne, takie jak ceramika czy klej, zazwyczaj nie stanowią dla nich problemu, choć mogą nieznacznie zmniejszać głębokość detekcji.

Jaki wykrywacz dla amatora?

Dla amatora najlepszym wyborem będzie uniwersalny wykrywacz instalacji. Modele takie jak Bosch D-tect 120, Zamo III Set czy podobne urządzenia innych marek oferują dobrą precyzję, łatwość obsługi i możliwość wykrywania zarówno kabli pod napięciem, jak i metalowych profili czy rur. Ich koszt to zazwyczaj od 200 do 500 zł.

Jak głęboko wykrywa kabel?

Standardowe uniwersalne wykrywacze kabli zazwyczaj wykrywają przewody pod napięciem na głębokości do 5-6 cm w ścianach betonowych lub ceglanych, a metalowe elementy do około 10-12 cm. Profesjonalne lokalizatory indukcyjne (nadajnik+odbiornik) mogą osiągać głębokość detekcji nawet do 50-100 cm, w zależności od warunków i materiału.

Co zrobić, gdy nie mogę znaleźć kabla?

Jeśli tradycyjne metody i podstawowy wykrywacz zawodzą, a Ty nadal masz wątpliwości, najlepszym rozwiązaniem jest skorzystanie z usług profesjonalnego elektryka. Posiadają oni zaawansowane lokalizatory indukcyjne, reflektometry TDR i doświadczenie, które pozwala na precyzyjne namierzenie nawet najbardziej ukrytych instalacji, minimalizując ryzyko uszkodzeń.
